Артикул:
SH 400
Купить
Самовывоз - бесплатно
Условия доставки
Условия доставки
Характеристики
В наличии
—
В наличии
Напряжение, В
—
230
Производительность, м3/ч
—
3240
Частота вращения, об/мин
—
1410
Мощность, Вт
—
215
Все характеристики
Канальный вентилятор Shuft — осевой вентилятор для круглых воздуховодов. SH 400 относится к серии SH, диаметр/сечение канала 400, производительность до 3240 м³/ч, напор до 270 Па. Корпус с изоляцией, класс защиты IP44, двигатель АС, питание 230 В, частота 50/60 Гц. Подключение через клеммную коробку. Управление скоростью: ШИМ. Низкий шум за счёт аэродинамики корпуса и крыльчатки.
Принцип работы
Рабочее колесо на валу двигателя создаёт перепад давления. Воздух втягивается по оси и выбрасывается радиально или аксиально в канал. Осевые модели дают высокий расход при малом напоре, центробежные — стабильный напор на сети с сопротивлением. EC-двигатель повышает КПД и обеспечивает точную регулировку.
Применение
- Приточно-вытяжная вентиляция зданий.
- Локальная вытяжка, санузлы, кухни, склады.
- Вентиляция производственных зон и серверных.
- Совместная работа с фильтрами, калориферами, шумоглушителями.

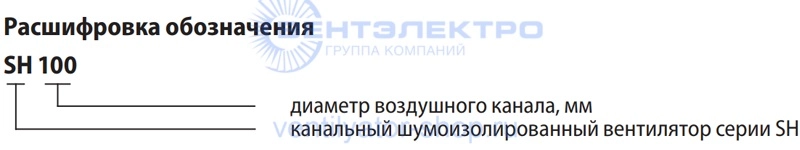

Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Электропотребление, Вт |
Максимальный рабочий ток, А |
Частота вращения, об/мин |
Уровень звуковой мощности, вх./вых./окр./шума дБ(А) |
Температура переме- щаемого воздуха, °С |
| SH 160 | 560 | 200 | 47 | 0,3 | 2730 | 60/60/56 | -25...+40 |
| SH 200 | 1120 | 320 | 121 | 0,6 | 2670 | 67/69/56 | -25...+40 |
| SH 250 | 1590 | 420 | 180 | 0,9 | 2830 | 69/69/54 | -25...+40 |
| SH 315 | 3015 | 630 | 430 | 2,1 | 2700 | 76/77/61 | -25...+40 |
| SH 400 | 3240 | 270 | 215 | 1 | 1410 | 68/67/56 | -25...+40 |
Габаритные размеры, мм
| Модель | Размеры, мм | Вес, кг | ||
| D | L | D1 | ||
| SH 160 | 159 | 600 | 272 | 7,1 |
| SH 200 | 199 | 600 | 313 | 8,4 |
| SH 250 | 249 | 600 | 327 | 9,1 |
| SH 315 | 314 | 600 | 392 | 18,4 |
| SH 400 | 399 | 600 | 477 | 24,2 |
Пример монтажа
- Проверить направление потока по стрелке на корпусе.
- Врезать секцию в круглый/прямоугольный канал с уплотнением манжета/фланец.
- Установить опоры или подвесы, исключить передачу вибрации на строительные конструкции.
- Подключить питание к клеммной коробке по схеме АС/EC, заземление обязательно.
- При необходимости подключить регулятор скорости/шлюз автоматики.
- Обеспечить доступ к сервисной крышке для чистки колеса и подключения.
Преимущества канальных вентиляторов Shuft
- Энергоэффективность: EC-двигатель снижает потребление и упрощает автоматизацию.
- Напор и стабильность: центробежные крыльчатки «вперёд/назад» под сети с сопротивлением.
- Корпус и шумоизоляция: сталь/композит, изолированные версии для тихой работы.
- Гибкость подключения: клеммная коробка, стандартные фланцы, любое положение.
- Сервис: разъёмные корпуса и крышки, быстрый доступ к колесу и клеммам.
- Диапазон: от компактных круглых 100 мм до прямоугольных 1000×500 мм.
- Серия SH — широкая номенклатура, есть EC-версии.
В наличии
В наличии
Напряжение, В
230
Производительность, м3/ч
3240
Частота вращения, об/мин
1410
Мощность, Вт
215
Сила тока, A
1
Степень защиты
IP44
Серия
SH
Фазность
1
Диапазон рабочих температур, °С
-25...+40
Максимальный напор, Па
270
Уровень шума, дБ
56
