Артикул:
SH 400 EC
Купить
Самовывоз - бесплатно
Условия доставки
Условия доставки
Характеристики
В наличии
—
В наличии
Напряжение, В
—
230
Производительность, м3/ч
—
3230
Частота вращения, об/мин
—
2030
Мощность, Вт
—
266
Все характеристики

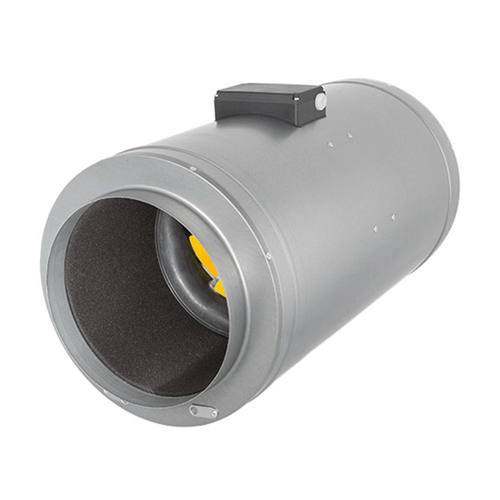

Канальный вентилятор Shuft — осевой вентилятор для круглых воздуховодов. SH 400 EC относится к серии SH, диаметр/сечение канала 400, производительность до 3230 м³/ч, напор до 455 Па. Корпус с изоляцией, класс защиты IP44, двигатель EC, питание 230 В, частота 50/60 Гц. Подключение через клеммную коробку. Управление скоростью: Modbus. Низкий шум за счёт аэродинамики корпуса и крыльчатки.
Принцип работы
Рабочее колесо на валу двигателя создаёт перепад давления. Воздух втягивается по оси и выбрасывается радиально или аксиально в канал. Осевые модели дают высокий расход при малом напоре, центробежные — стабильный напор на сети с сопротивлением. EC-двигатель повышает КПД и обеспечивает точную регулировку.
Применение
- Приточно-вытяжная вентиляция зданий.
- Локальная вытяжка, санузлы, кухни, склады.
- Вентиляция производственных зон и серверных.
- Совместная работа с фильтрами, калориферами, шумоглушителями.

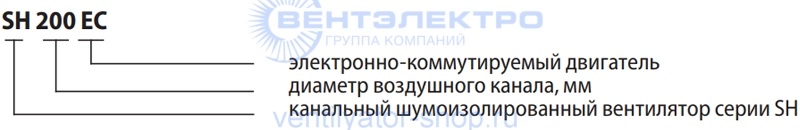

Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Электропотребление, Вт |
Максимальный рабочий ток, А |
Частота вращения, об/мин |
Уровень звуковой мощности, вх./вых./окр./шума дБ(А) |
Температура переме- щаемого воздуха, °С |
| SH 160 EC | 700 | 350 | 63 | 0,6 | 3520 | 65/66/53 | -30...+40 |
| SH 200 EC | 1200 | 400 | 118 | 1 | 2870 | 69/70/54 | -25...+40 |
| SH 250 EC | 2130 | 750 | 310 | 2,2 | 3700 | 75/75/63 | -30...+40 |
| SH 315 EC | 2860 | 590 | 287 | 2 | 2590 | 75/75/60 | -30...+40 |
| SH 400 EC | 3230 | 455 | 266 | 1,9 | 2030 | 71/73/57 | -30...+40 |
Пример монтажа
- Проверить направление потока по стрелке на корпусе.
- Врезать секцию в круглый/прямоугольный канал с уплотнением манжета/фланец.
- Установить опоры или подвесы, исключить передачу вибрации на строительные конструкции.
- Подключить питание к клеммной коробке по схеме АС/EC, заземление обязательно.
- При необходимости подключить регулятор скорости/шлюз автоматики.
- Обеспечить доступ к сервисной крышке для чистки колеса и подключения.
Преимущества канальных вентиляторов Shuft
- Энергоэффективность: EC-двигатель снижает потребление и упрощает автоматизацию.
- Напор и стабильность: центробежные крыльчатки «вперёд/назад» под сети с сопротивлением.
- Корпус и шумоизоляция: сталь/композит, изолированные версии для тихой работы.
- Гибкость подключения: клеммная коробка, стандартные фланцы, любое положение.
- Сервис: разъёмные корпуса и крышки, быстрый доступ к колесу и клеммам.
- Диапазон: от компактных круглых 100 мм до прямоугольных 1000×500 мм.
- Серия SH — широкая номенклатура, есть EC-версии.
В наличии
В наличии
Напряжение, В
230
Производительность, м3/ч
3230
Частота вращения, об/мин
2030
Мощность, Вт
266
Сила тока, A
1.9
Степень защиты
IP44
Серия
SH
Фазность
1
Диапазон рабочих температур, °С
-30...+40
Максимальный напор, Па
455
Уровень шума, дБ
57
