Крышный вентилятор Rosenberg DVW 500-4-4 D — центробежный (радиальный) вентилятор для установки на кровле. Конструкция: внешний-роторный электродвигатель AC, рабочее колесо с загнутыми назад лопатками из алюминия и кожух из алюминий с горизонтальный выбросом. Типоразмеры: 500. Питание 3~400, частота 50 Гц. Степень защиты IP54.
Модификации и отличия серий
- DH — горизонтальный выброс; колесо стандартного профиля; корпуса AlMg3/оцинкованная сталь; варианты K (шумопоглощение).
- DHW — горизонтальный выброс; колесо W (оптимизированный профиль для повышенного КПД); возможны исполнения K.
- DV — вертикальный выброс; колесо стандарт; выбор одно- и трёхфазных двигателей.
- DVW — вертикальный выброс; колесо W; усиленный расход и давление при сопоставимых габаритах.
- DHAD — назад загнутые лопатки; монтаж на крыше с горизонтальным выбросом; для средних/высоких температур по паспорту.
Дополнительно: индекс K — шумоглушащий комплект; обозначение L/K-4-4/-6 — полюсность/вариант двигателя; допускаются исполнения с реверсом и термоконтактами.
Принцип работы
Воздух засасывается через входной патрубок, на рабочем колесе получает радиальную скорость и выбрасывается из корпуса под статическим давлением. Внешний ротор обеспечивает компактность и эффективное охлаждение. Регулировка скорости: трансформатор/тиристор (AC) или 0–10 В/ШИМ (EC).
Где применяется
- Вытяжка и приток в жилых, коммерческих и промышленных зданиях.
- Кухни, фудкорт, магазины, склады, производственные зоны.
- Дымоудаление и высокотемпературные участки при наличии соответствующих допусков серии.
- Системы кондиционирования, фильтрации, рекуперации.
Преимущества
- Высокий КПД и стабильное давление благодаря профилю лопаток и балансировке G 2,5.
- Низкий шум: оптимизированные колеса W, модификации K.
- Плавная регулировка оборотов во всём диапазоне.
- Быстрый монтаж на закладные/кровельные базы, сервис сверху.
- Надёжность: шарикоподшипники, класс изоляции не ниже F, защита до IP54/55.
- Коррозионная стойкость материалов (AlMg3, оцинкованная сталь); температурные допуски — по паспорту модели.
Технические характеристики
| Модель | DVW 500-4-4 D |
| Мощность [кВт] | 1.8 |
| Вес [кг] | 39 |
| Сила тока [А] | 3.5 |
| Производительность [м3/ч] | 9200 |
| Частота [Гц] | 50 |
| Напряжение [В] | 400 |
| Частота вращения [об/мин] | 1380 |
| Типоразмер [мм] | 500 |
| Степень защиты | IР54 |

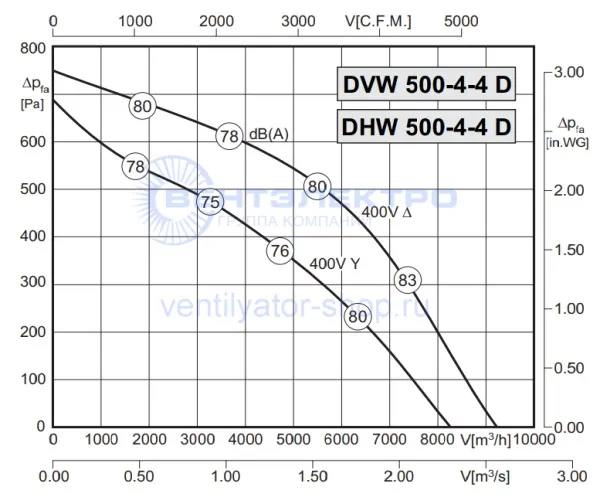

График производительности
Схема подключения
Габаритные размеры, мм
