Артикул:
172/28_S
Купить
Самовывоз - бесплатно
Условия доставки
Условия доставки
Характеристики
Типоразмер, мм
—
172
Тип вентилятора
—
крыльчатка
Направление потока
—
всасывающий
Угол наклона лопасти, °
—
28
Описание

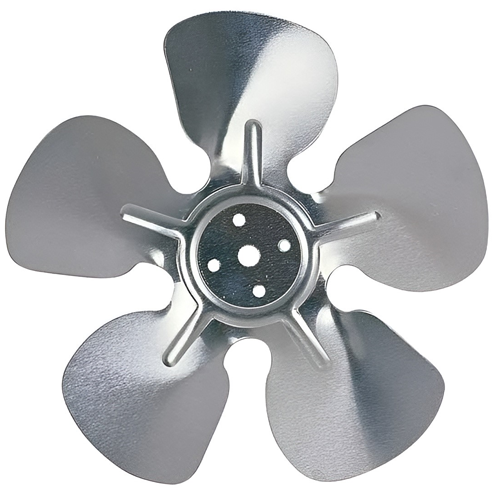

Осевая крыльчатка Weiguang 172/28_S
Осевая крыльчатка 172/28_S — лёгкое рабочее колесо из алюминия толщиной 0,8 мм для перемещения воздуха вдоль оси. Диаметр — 172 мм, угол лопастей — 28°. Исполнение всасывания позволяет направить поток "на себя".
Используется в конденсаторах и испарителях холодильной техники, вентиляторах кондиционеров и фанкойлах, приточно-вытяжных системах, тепловых модулях и камерах.
Как читать обозначение модели
Запись вида 154/34_B читается так:
- 154 — диаметр крыльчатки, мм.
- 34 — угол наклона лопасти (влияет на расход и давление: 28° — больше расход при меньшем давлении; 34° — выше давление при чуть меньшем расходе).
- _B/_S — направление потока: B — нагнетания, S — всасывания.
Габаритные размеры, мм
| Fan Type | α | 19° | 22° | 25° | 28° | 31° | 34° | ||||||
| А | В | С | В | С | В | С | В | С | В | С | В | С | |
| Ф 154 | 154 | 23 | 12 | 26 | 13 | 29 | 15 | 32 | 17 | 36 | 18 | 39 | 21 |
| Ф 172 | 172 | 25 | 13 | 28 | 14 | 31 | 16 | 34 | 17 | 38 | 19 | 41 | 21 |
| Ф 200 | 200 | 27 | 14 | 30 | 15 | 33 | 17 | 36 | 19 | 40 | 21 | 43 | 24 |
| Ф 230 | 230 | 30 | 15 | 33 | 16 | 36 | 19 | 39 | 21 | 42 | 20 | 45 | 23 |
| Ф 250 | 248 | 31 | 15 | 34 | 16 | 37 | 19 | 40 | 20 | 43 | 21 | 45 | 23 |
| Ф 254 | 254 | 32 | 15 | 35 | 16 | 38 | 19 | 41 | 21 | 44 | 22 | 47 | 23 |
| Ф 300 | 300 | 32 | 16 | 35 | 17 | 41 | 21 | 44 | 22 | 48 | 24 | 52 | 26 |
Как выбрать крыльчатку
- Диаметр. Подберите по месту установки и кожуху вентилятора (типовые: 154/172/200/230/254/300 мм).
- Угол лопастей.
- 28° — приоритет объёмного расхода и низкого сопротивления тракта.
- 34° — приоритет статического давления (фильтры, плотные решётки).
- Направление потока.
- _B — нагнетания (от мотора к объекту).
- _S — всасывания (к мотору).
- Материал. Алюминий — жёсткость, термостойкость, коррозионная стойкость; пластик — меньшая масса и шум.
- Посадка на вал.Проверьте диаметр ступицы, шпоночный паз/винт, допустимую частоту вращения.
- Балансировка и шум. Для тихой работы выбирайте заводскую динамическую балансировку и соблюдайте зазоры в кожухе.
- Совместимость. Сверьте направление вращения мотора с профилем лопасти для нужного варианта нагнетания/всасывания.
