Артикул:
ECO 250-ST
Купить
Самовывоз - бесплатно
Условия доставки
Условия доставки
Характеристики
В наличии
—
В наличии
Напряжение, В
—
230
Производительность, м3/ч
—
800
Частота вращения, об/мин
—
1400
Мощность, Вт
—
86
Все характеристики

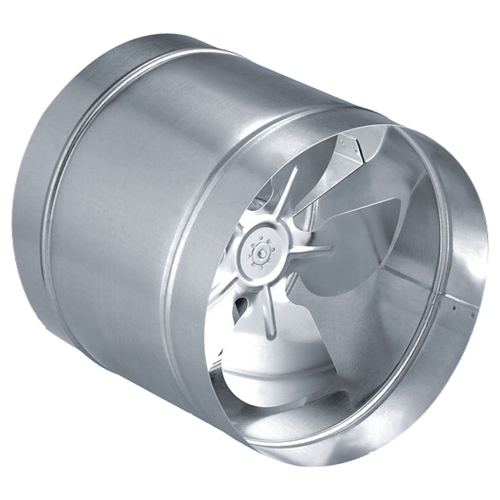

Канальный вентилятор Shuft — осевой вентилятор для круглых воздуховодов. ECO 250-ST относится к серии ECO, диаметр/сечение канала 250, производительность до 800 м³/ч, напор до 80 Па. Корпус сталь оцинкованная, класс защиты IPX2, двигатель АС, питание 230 В, частота 50/60 Гц. Подключение через клеммную коробку. Управление скоростью: тиристор. Низкий шум за счёт аэродинамики корпуса и крыльчатки.
Принцип работы
Рабочее колесо на валу двигателя создаёт перепад давления. Воздух втягивается по оси и выбрасывается радиально или аксиально в канал. Осевые модели дают высокий расход при малом напоре, центробежные — стабильный напор на сети с сопротивлением. EC-двигатель повышает КПД и обеспечивает точную регулировку.
Применение
- Приточно-вытяжная вентиляция зданий.
- Локальная вытяжка, санузлы, кухни, склады.
- Вентиляция производственных зон и серверных.
- Совместная работа с фильтрами, калориферами, шумоглушителями.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход воздуха, м3/ч |
Статическое давление, Па |
Звуковое давление, дБ(А) |
Напряжение, В | Частота вращения, об/мин |
Потребляемая мощность, Вт |
Рабочий ток, А | Максимальная рабочая температура, °C |
| ECO 150-PL | 280 | 68 | 47 | 230 | 2650 | 20 | 0,13 | 40 |
| ECO 200-ST | 350 | 55 | 54 | 230 | 1400 | 40 | 0,25 | 42 |
| ECO 250-ST | 800 | 80 | 57 | 230 | 1400 | 86 | 0,3 | 42 |
| ECO 300-ST | 1000 | 110 | 62 | 230 | 1400 | 110 | 0,4 | 42 |
Габаритные размеры, мм
Пример монтажа
- Проверить направление потока по стрелке на корпусе.
- Врезать секцию в круглый/прямоугольный канал с уплотнением манжета/фланец.
- Установить опоры или подвесы, исключить передачу вибрации на строительные конструкции.
- Подключить питание к клеммной коробке по схеме АС/EC, заземление обязательно.
- При необходимости подключить регулятор скорости/шлюз автоматики.
- Обеспечить доступ к сервисной крышке для чистки колеса и подключения.
Преимущества канальных вентиляторов Shuft
- Энергоэффективность: EC-двигатель снижает потребление и упрощает автоматизацию.
- Напор и стабильность: центробежные крыльчатки «вперёд/назад» под сети с сопротивлением.
- Корпус и шумоизоляция: сталь/композит, изолированные версии для тихой работы.
- Гибкость подключения: клеммная коробка, стандартные фланцы, любое положение.
- Сервис: разъёмные корпуса и крышки, быстрый доступ к колесу и клеммам.
- Диапазон: от компактных круглых 100 мм до прямоугольных 1000×500 мм.
- Серия ECO — простой осевой поток для участков с низким сопротивлением.
В наличии
В наличии
Напряжение, В
230
Производительность, м3/ч
800
Частота вращения, об/мин
1400
Мощность, Вт
86
Сила тока, A
0.3
Степень защиты
IPX2
Серия
ECO
Фазность
1
Максимальный напор, Па
80
Уровень шума, дБ
57
