Артикул:
AXW 200-2E
Купить
Самовывоз - бесплатно
Условия доставки
Условия доставки
Характеристики
В наличии
—
В наличии
Напряжение, В
—
230
Производительность, м3/ч
—
780
Частота вращения, об/мин
—
2700
Мощность, Вт
—
55
Все характеристики
Осевой вентилятор Shuft — решение для прямого перемещения воздуха вдоль оси в стене или канале. AXW 200-2E серии AXW для притока, диаметр патрубка 200 мм, расход до 780 м³/ч. Корпус стальной, монтаж на плиту/фланец. Двигатель AC, питание 230 В, частота 50/60 Гц. Узел оснащён защитной решёткой и клеммной коробкой IP54. Поддерживается беспрерывная работа при соблюдении условий эксплуатации.
Принцип работы
Крыльчатка с аэродинамическими лопастями создаёт осевое течение. Приточные модели подают воздух в помещение, вытяжные удаляют загрязнённый. Осевые дают высокий расход при умеренном напоре; EC-версии обеспечивают плавную регулировку и высокий КПД.
Применение
- Приточно-вытяжные системы в жилых и общественных зданиях.
- Вытяжка кухонь, санузлов, складов, мастерских.
- Подпор воздуха в тамбурах, лестничных клетках.
- Охлаждение помещений с тепловыделением (серверные, цеха).
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/час |
Электропитание, В/ф |
Электропотребление, Вт |
Рабочий ток, А | Частота вращения, об/мин |
Максимальная температура перемещаемого воздуха, °С |
Степень защиты | Рабочая точка при 20 Па, м3/ч |
Уровень шума на рабочей точке, дБ(А) |
Вес, кг |
| AXW 200-2E | 780 | 230/1 | 55 | 0,25 | 2700 | +60 | IP54 | 715 | 52 | 3,3 |
| AXW 250-2E | 1452 | 230/1 | 90 | 0,42 | 2500 | +60 | IP54 | 1310 | 60 | 3,5 |
| AXW 300-4E | 1549 | 230/1 | 75 | 0,4 | 2530 | +60 | IP54 | 1370 | 60 | 4 |
| AXW 350-4E | 2450 | 230/1 | 129 | 0,65 | 1370 | +60 | IP54 | 2300 | 64 | 6 |
| AXW 400-4E | 3957 | 230/1 | 180 | 0,82 | 1350 | +60 | IP54 | 3700 | 67 | 7 |
| AXW 450-4E | 5368 | 230/1 | 250 | 1,15 | 1380 | +60 | IP54 | 5050 | 69 | 9 |
| AXW 550-4D | 8923 | 380/3 | 600 | 1,2 | 1300 | +60 | IP54 | 8415 | 72 | 13 |
| AXW 630-4D | 12421 | 380/3 | 800 | 1,6 | 1365 | +60 | IP54 | 12000 | 75 | 17 |
| AXW 710-6D (△/Y) | 15128/13005 | 400/3 | 900/650 | 1,9/1,15 | 900/760 | +60 | IP54 | 14500 | 73 | 40 |

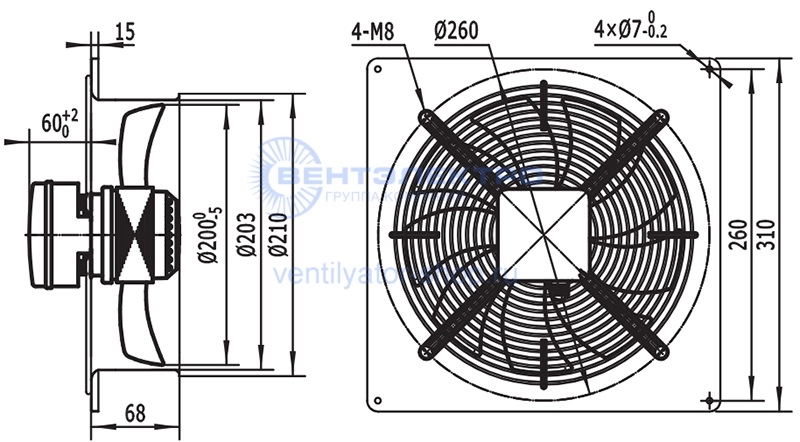

Габаритные размеры, мм
Пример монтажа
- Определить направление потока и место установки (стена/канал).
- Зафиксировать плиту вентилятора на ровном основании, герметизировать римыкания.
- Подключить воздуховод/решётку, установить вибровставки при необходимости.
- Подвести питание к клеммной коробке по схеме E/D, выполнить заземление.
- При EC-двигателе подключить цепь управления 0–10 В/ШИМ.
- Обеспечить доступ для обслуживания и чистки крыльчатки.
Преимущества осевых вентиляторов Shuft
- Высокий расход на коротких и средних трассах.
- Компактный монтаж на стену или фланец канала.
- Корпус из стали, защитная решётка, класс защиты IP54.
- Двигатель с термоконтактами, подшипники не требуют обслуживания.
- Регулирование скорости: трансформатор/частотник; для EC — плавное управление.
- Лёгкая интеграция в автоматику и беспрерывная эксплуатация по паспорту.
В наличии
В наличии
Напряжение, В
230
Производительность, м3/ч
780
Частота вращения, об/мин
2700
Мощность, Вт
55
Сила тока, A
0.25
Степень защиты
IP54
Серия
AXW
Фазность
1
Уровень шума, дБ
52
