Осевой вентилятор Rosenberg DQ 400-4 exstb — аксиальный вентилятор для перемещения больших объёмов воздуха при низком/среднем напоре. Конструкция: электродвигатель внешнего ротора AC и рабочее колесо из пластика с профилированными лопатками. Монтаж — плита DQ с фланцами. Типоразмеры: 400 (ориентиры по рядам: EQ/ER 200–630; DQ 315–630; DR 315–1000). Питание 3~400, частота 50 Гц. Степень защиты корпуса IP44.
Принцип работы
Электродвигатель вращает рабочее колесо; поток формируется вдоль оси вращения. Внешний ротор обеспечивает компактность и эффективное охлаждение. Скорость регулируется трансформатором/тиристором (AC) или сигналом 0–10 В/ШИМ (EC).
Где применяется
- Приточно-вытяжные установки, вентиляция цехов и складов.
- Охлаждение теплообменников, конденсаторов, чиллеров.
- Вентиляция шкафов АСУ ТП и силовой электроники.
- Системы кондиционирования, охлаждение технологических зон.
Преимущества
- Энергоэффективность: EC-версии снижают потребление при частичной нагрузке.
- Плавная регулировка скорости без рывков.
- Низкий шум: оптимизированный профиль лопаток и экстротор.
- Гибкий монтаж: плита (EQ/DQ) или патрубок (ER/DR), широкий выбор диаметров.
- Надёжность: шарикоподшипники, класс изоляции не ниже F, защита до IP54.
Версии Ex серий DQ и DR служат для зон с газовой средой. Отличия: искробезопасные клеммные узлы, материалы крыльчатки и покрытия, проверенные зазоры. Уточняйте допуски по температурам в паспорте конкретной модели.
Технические характеристики
| Модель | DQ 400-4 exstb |
| Мощность [кВт] | 0,2 |
| Вес [кг] | 9 |
| Сила тока [А] | 0,19 |
| Производительность [м3/ч] | 4400 |
| Частота [Гц] | 50 |
| Напряжение [В] | 400 |
| Частота вращения [об/мин] | 1340 |
| Типоразмер [мм] | 400 |
| Степень защиты | IP44 |
График производительности

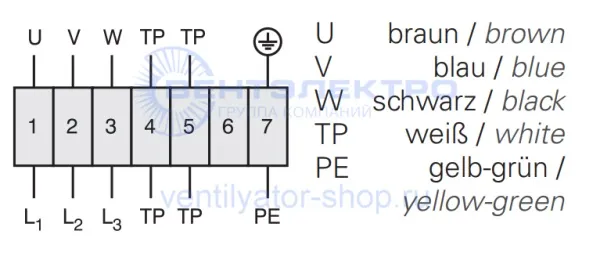

Схема подключения

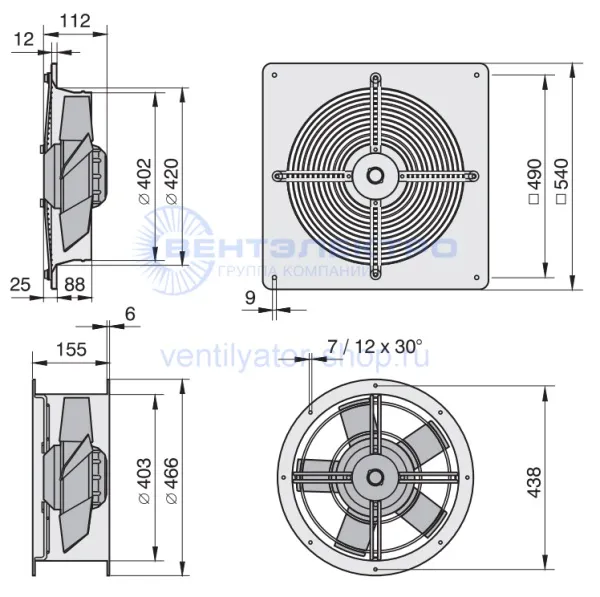

Габаритные размеры, мм
