Область применения
Радиальный вентилятор серии ВК-В предназначен для организации систем принудительной вентиляции и кондиционирования в помещениях как малой, так и большой площади, используется в технологических установках, создавая подпорное давление. Рабочая среда — воздух без взрывоопасных и легковоспламеняющихся примесей с температурой от 0°С до +40°С и относительной влажностью до 80%.
Расшифровка названия
ВК-В4-400х200-E
1 2 3 4 5
- 1 – Вентилятор Канальный
- 2 – направление лопаток вперед
- 3 – количество полюсов в двигателе
- 4 – длина х ширина
- 5 – фазность двигателя: E – 1 фаза, D – 3 фазы
Характеристики ВК-В
Корпус изготовлен из листовой оцинкованной стали (есть модификация в шумоизолированном корпусе). Электродвигатель и рабочее колесо закреплены на крышке съёмного типа. Ротор внешнего типа, профиль лопаток назад загнутый. Имеются встроенные термоконтакты с выводами для подключения внешнего устройства защиты двигателя от перегрева.
| 400х200-E | 400х200-D | 500х250-E | 500х250-D | 500х300-E | 500х300-D | 600х300-E | 600х300-D | 600х350-D | 700х400-D | 800х500-D | |
| Напряжение, В | 230 | 380 | 230 | 380 | 230 | 380 | 230 | 380 | 380 | 380 | 380 |
| Потребляемая мощность, Вт | 285 | 285 | 395 | 380 | 570 | 750 | 1050 | 1320 | 2200 | 4370 | 4900 |
| Ток, А | 1,3 | 1 | 1,7 | 1 | 2,5 | 2 | 4,6 | 3,5 | 5,8 | 11,5 | 12,9 |
| Максимальный расход воздуха, м3/ч | 1400 | 1430 | 1600 | 1600 | 2050 | 2250 | 2800 | 3200 | 4600 | 4600 | 7500 |
| Частота вращения, об/мин | 1300 | 1350 | 1330 | 1400 | 1310 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| Уровень звук. dB(A) | 53 | 54 | 55 | 56 | 57 | 59 | 59 | 62 | 62 | 57 | 66 |
| Вес, кг | 8 | 8 | 12,4 | 12,4 | 16,5 | 16,5 | 24,3 | 24,3 | 24,3 | 42,1 | 54,1 |
| Класс защиты двигателя | IP44 | ||||||||||
Канальный приточный вентилятор среднего давления ВК-В может работать в автономном режиме, либо в составе автоматизированной системы с единым шкафом управления. Установка требуемой скорости выполняется при помощи частотного преобразователя, бесступенчатого тиристорного или трансформаторного регулятора.
Исполнения
- с немецким двигателем Ebmpapst;
- с турецким двигателем Bahcivan;

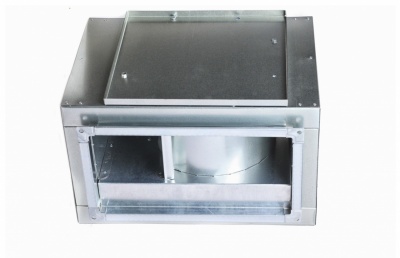

- шумоизолированное исполнение (ISO).
Преимущества
- отказоустойчивость;
- регулируемая вентиляция с гибкими настройками;
- соответствие требованиям нормативов и международных стандартов;
- низкий уровень шума;
- встроенная защита;
- мощность.
Специального обслуживания не требует, за исключением периодического удаления загрязнений. Осуществляется по установленному регламенту, с соблюдением рекомендаций производителя.

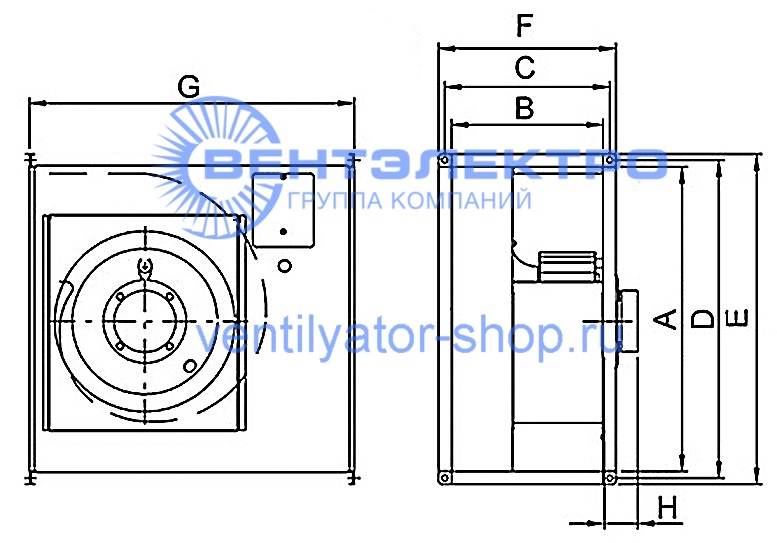

Размеры ВК-В
| 400х200 | 500х250 | 500х300 | 600х300 | 600х350 | 700х400 | 800х500 | |
| A | 400 | 500 | 500 | 600 | 600 | 700 | 800 |
| B | 200 | 250 | 300 | 300 | 350 | 400 | 500 |
| C | 220 | 270 | 320 | 320 | 370 | 420 | 520 |
| D | 420 | 520 | 520 | 620 | 620 | 720 | 820 |
| E | 440 | 540 | 540 | 640 | 640 | 740 | 840 |
| F | 240 | 290 | 340 | 340 | 390 | 440 | 540 |
| G | 430 | 430 | 465 | 430 | 500 | 500 | 700 |
| H | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
