Конструктивные особенности

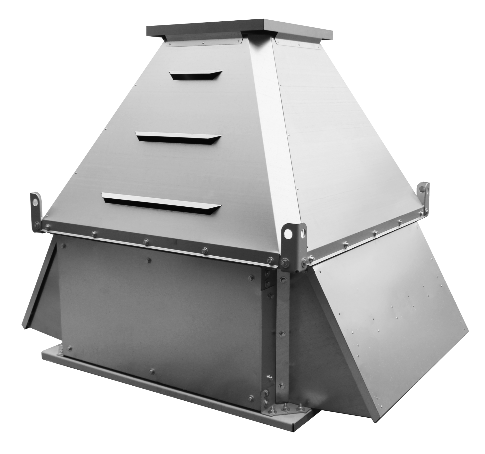

Вентилятор ВКРФ-ДУ состоит из:
- корпуса спиралевидной формы;
- рабочего колеса с лопатками вперед- или назад загнутого типа;
- электродвигателя.
Нагнетание воздушного потока осуществляется направлением потока через спиралевидный корпус к выходному отверстию вдоль оси крыльчатки, вращение которой приводит к распределению воздушных масс в направлении от рабочего колеса. Нагнетание и выброс рабочей среды происходит во взаимоперпендикулярных плоскостях.
Рабочие характеристики определяются мощностью двигателя, диаметром рабочего колеса, профилем и количеством установленных лопаток. Вращение рабочего колеса может быть правым или левым относительно оси часовой стрелки направлении, с передачей крутящего момента через механическую или гидравлическую муфту. Безотказная работа обеспечена шариковыми или роликовыми маслонаполненными подшипниками.
Управление двигателем может быть встроенным, а также осуществляться через электронные коммутирующие устройства, преобразователи частоты, трансформаторы.
Преимущества радиального вентилятора ВКРФ-ДУ
Характеризуется:
- энергоэффективностью;
- мощностью;
- малыми пусковыми токами;
- плавной регулировкой;
- встроенной защитой от перегревов и перегрузок
Вытяжной крышный вентилятор ВКРФ-ДУ поставляется в готовом к монтажу и эксплуатации виде. Регламент технического обслуживания определяется условиями эксплуатации и рекомендациями производителя.
Монтаж ВКРФ-ДУ
Место монтажа крышного вентилятора ВКРФ-ДУ – кровля здания, заключительное звено вентиляционной системы здания. В корпусе и основных конструктивных элементах используются особо прочные материалы, устойчивые к механическим нагрузкам и негативному воздействию внешней среды (дождь, снег, порывы ветра). Чтобы предупредить засорение корпуса, практически все модели комплектуются защитным корпусом.
При выборе крышного вентилятора важно учесть характерные особенности обустраиваемого объекта. Для школы или детского сада, больницы, госпиталя необходимо подбирать установки с минимальным уровнем шума. Монтаж следует проводить с применением гасящих вибрацию элементов. На кровле промышленного предприятия, заводского цеха предпочтительно крепить мощные вентиляторы.
Опорная рама или специальные держатели облегчают производство монтажных работ.
Технические характеристики вентилятора ВКРФ-ДУ
|
Типоразмер |
Вариант применяемого |
Типоразмер |
Мощность |
Синхронная частота |
Максимальная |
Максимальное статическое |
Масса, кг |
|
5,6 |
B |
71B6 |
0,55 |
1000 |
8300 |
290 |
170 |
|
B |
90L4 |
2,2 |
1500 |
13500 |
730 |
178 |
|
|
C |
100S4 |
3 |
1500 |
15100 |
740 |
183 |
|
|
6,3 |
B |
80B6
|
1,1
|
1000
|
5108
|
394
|
186
|
|
C |
90L6 | 1,5 |
1000
|
5449
|
433
|
190
|
|
|
B |
100L4 |
4
|
1500
|
7968
|
959
|
200
|
|
|
C |
112M4 |
5,5
|
1500
|
8529
|
1060
|
208
|
|
|
7,1 |
|||||||
|
A |
90LB8 |
1,1
|
750
|
15097
|
273
|
222
|
|
|
B |
90LB8 |
1,1
|
750
|
18826
|
300
|
225
|
|
|
C |
100L6 |
2,2
|
1000
|
18826
|
517
|
232
|
|
|
B |
112MA6 |
3
|
1500
|
21313
|
599
|
239
|
|
|
C |
132S4 |
7,5
|
1500
|
29196
|
1243
|
259
|
|
|
B |
132M4 |
11
|
1500
|
32414
|
1384
|
271
|
|
|
8 |
|||||||
|
B |
100L8 |
1,5
|
750
|
19874
|
357
|
278
|
|
|
C |
112MA8 |
2,2
|
750
|
22549
|
416
|
287
|
|
|
B |
112MB6 |
4
|
1000
|
27651
|
692
|
293
|
|
|
C |
132S6 |
5,5
|
1000
|
30489
|
760
|
306
|
|
|
A |
132M4 |
11
|
1500
|
36520
|
1600
|
320
|
|
|
B |
160S4 |
15
|
1500
|
36520
|
1600
|
381
|
|
|
C |
160M4 |
18,5
|
1500
|
46369
|
1758
|
394
|
|
|
9 |
|||||||
|
A |
112MA8 |
2,2
|
750
|
25287
|
479
|
323
|
|
|
B |
112MB8 |
3
|
750
|
29118
|
479
|
329
|
|
|
C |
132S8 | 4 |
750
|
32559
|
541
|
342
|
|
|
B |
132M6 |
7,5
|
1000
|
39781
|
894
|
355
|
|
|
C |
160S6 |
11
|
1000
|
43864
|
982
|
412
|
|
|
A |
180S4 |
22
|
1500
|
52354
|
2053
|
460
|
|
|
B |
180M4 |
30
|
1500
|
60286
|
2053
|
480
|
|
|
C |
200M4 |
37
|
1500
|
66474
|
2255
|
535
|
|
|
10 |
|||||||
|
A |
132S8 |
4
|
750
|
33043
|
608
|
417
|
|
|
B |
132M8 |
5,5
|
750
|
39439
|
608
|
427
|
|
|
C |
160S8 |
7,5
|
750
|
44236
|
612
|
485
|
|
|
A |
160S6 |
11
|
1000
|
44517
|
1103
|
487
|
|
|
B |
160M6 |
15
|
1000
|
53133
|
1103
|
515
|
|
|
C |
180M6 |
18,5
|
1000
|
59595
|
1111
|
545
|
|
|
11,2 |
|||||||
|
B |
160M8 |
11
|
750
|
55409
|
763
|
590
|
|
|
C |
160M8 |
11
|
750
|
62148
|
768
|
590
|
|
|
B |
200M6 |
22
|
1000
|
62543
|
1384
|
647
|
|
|
C |
200L6 |
30
|
1000
|
83727
|
1394
|
725
|
|
|
12,5 |
|||||||
|
A |
180M8 |
15
|
750
|
65434
|
977
|
775
|
|
|
B |
200M8 |
18,5
|
750
|
65434
|
977
|
835
|
|
|
C |
200L8 |
22
|
750
|
87598
|
983
|
855
|
|
|
A |
225M6 |
37
|
1000
|
87843
|
1760
|
925
|
|
|
B |
250S6 |
45
|
1000
|
104845
|
1760
|
1025
|
|
|
C |
250M6 |
55
|
1000
|
117597
|
1772
|
1045
|

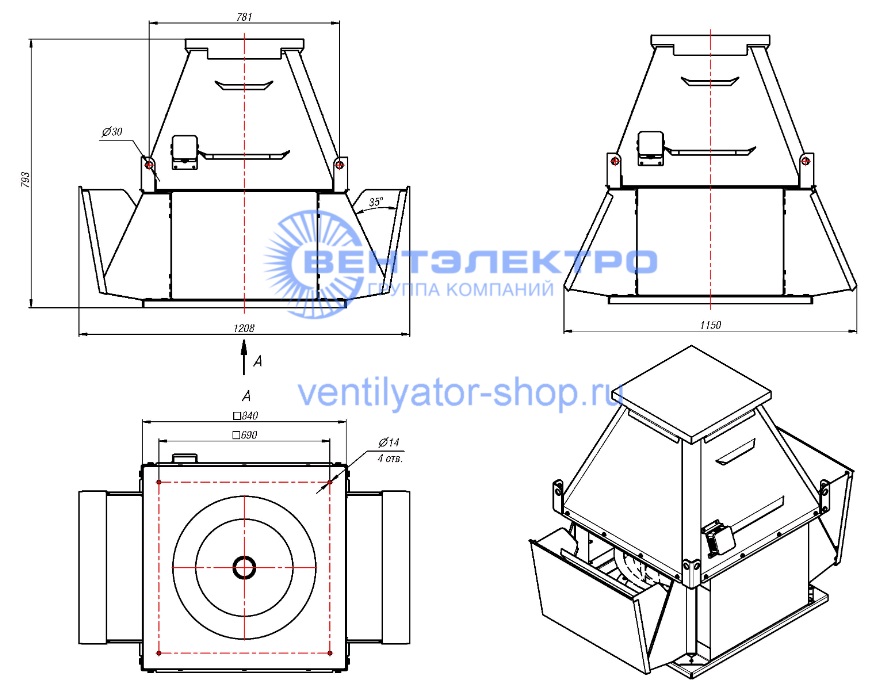

ВКРФ 5,6
ВКРФ 6,3

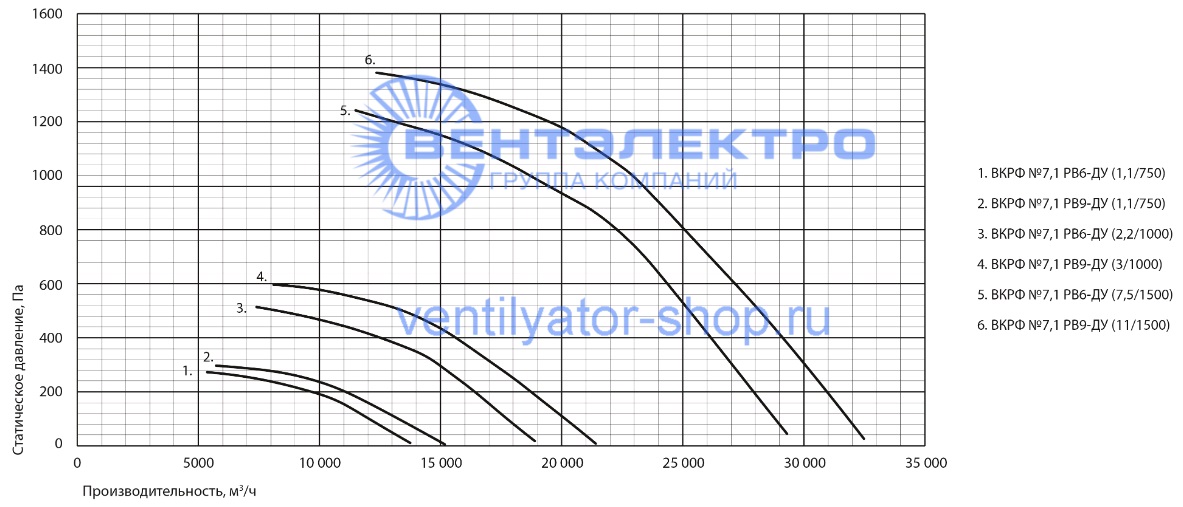

ВКРФ 7,1
ВКРФ 8

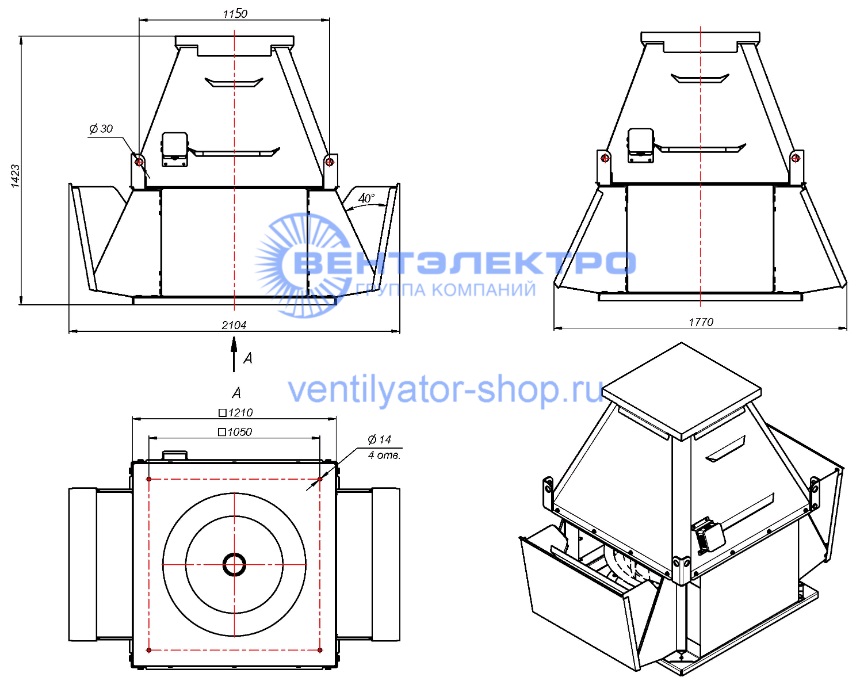

ВКРФ 9

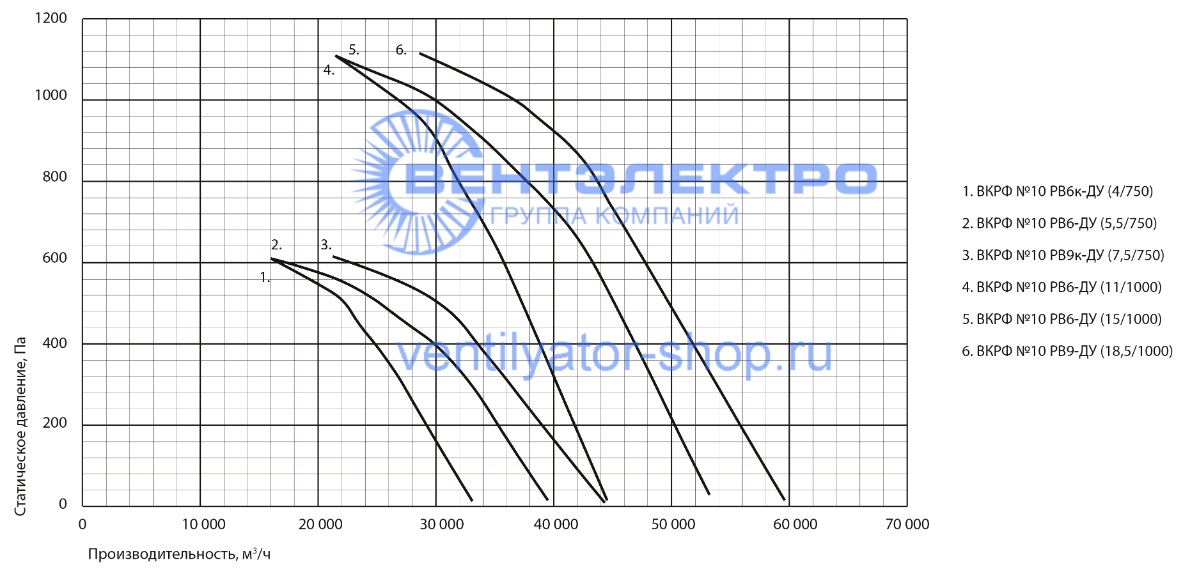

ВКРФ 10

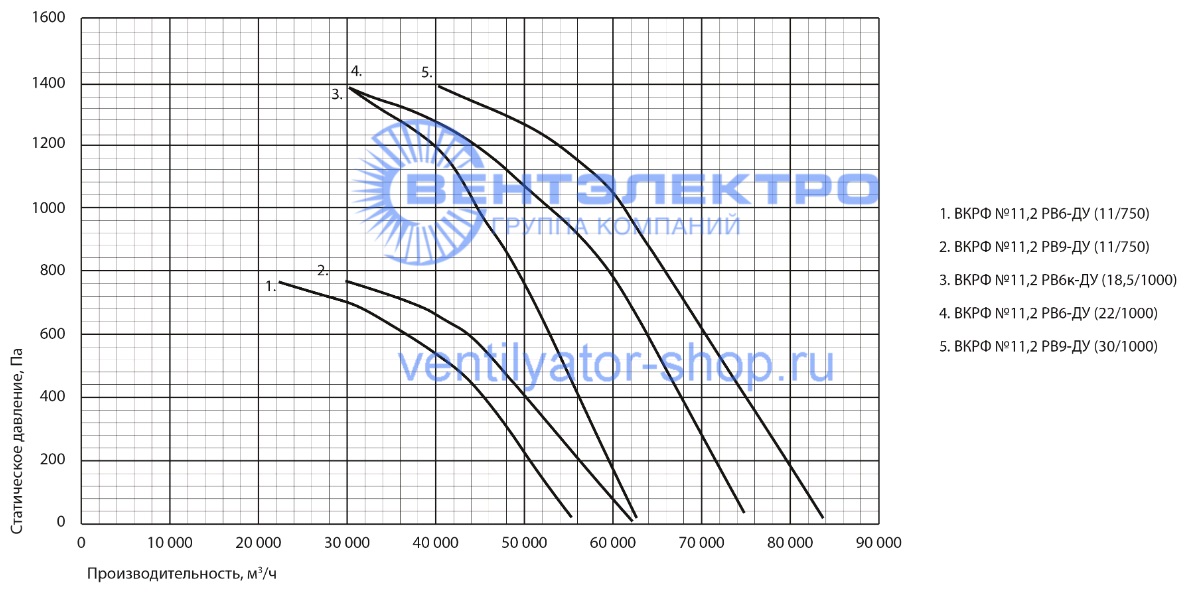

ВКРФ 11,2

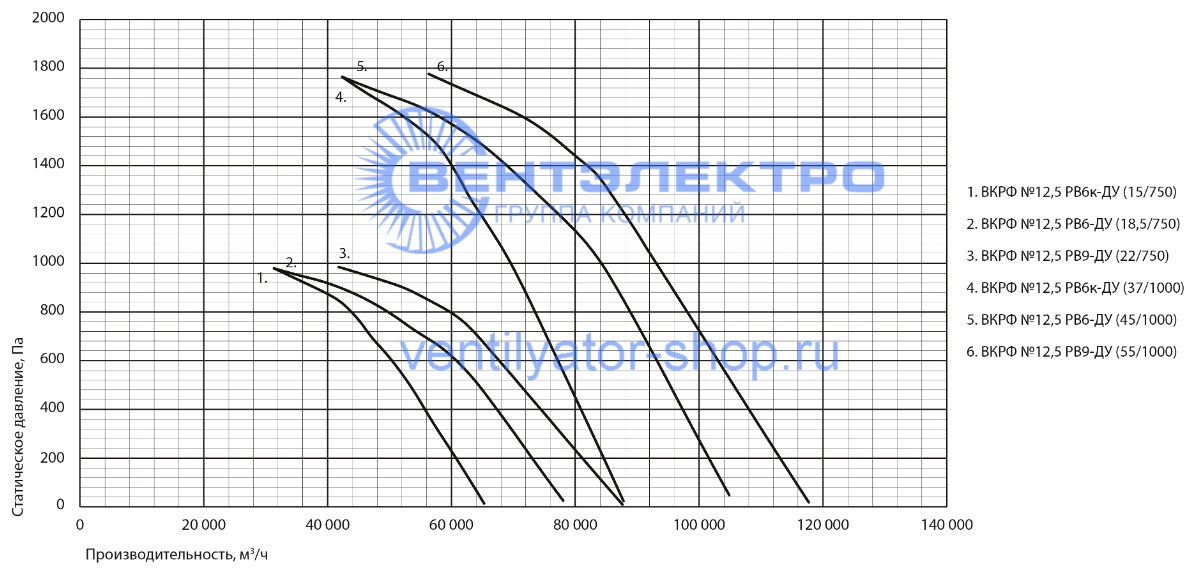

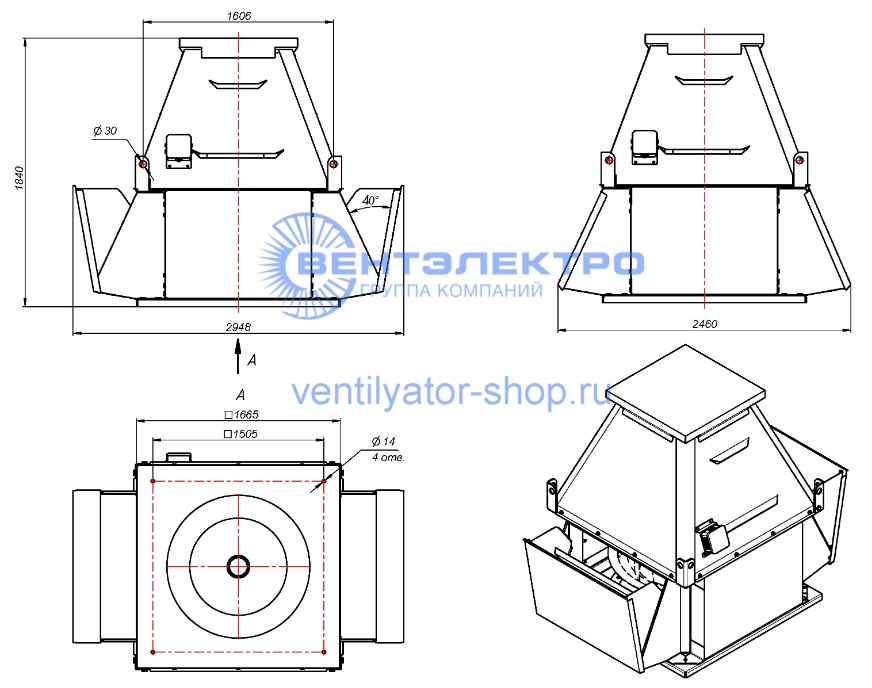

ВКРФ 12,5
ВКРФ 5,6
ВКРФ 6,3
ВКРФ 7,1
ВКРФ 8
ВКРФ 9
ВКРФ 10
ВКРФ 11,2
ВКРФ 12,5
