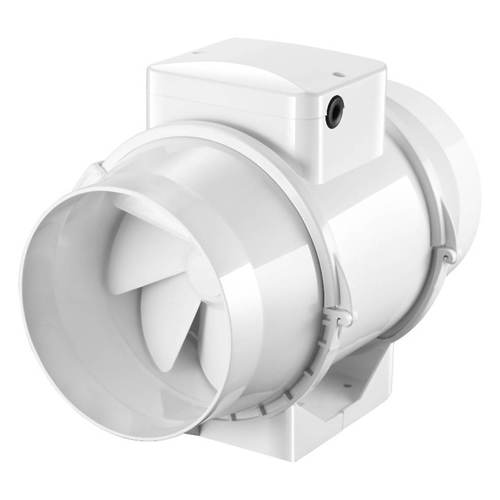

Канальный вентилятор Shuft — центробежный вентилятор для круглых воздуховодов. VENTMIX-160 относится к серии VENTMIX, диаметр/сечение канала 160, производительность до 453 м³/ч, напор до 280 Па. Пластиковый корпус, класс защиты IP44, двигатель АС, питание 230 В, частота 50/60 Гц. Подключение через клеммную коробку. Управление скоростью: внешний переключатель. Низкий шум за счёт аэродинамики корпуса и крыльчатки.
Принцип работы
Рабочее колесо на валу двигателя создаёт перепад давления. Воздух втягивается по оси и выбрасывается радиально или аксиально в канал. Осевые модели дают высокий расход при малом напоре, центробежные — стабильный напор на сети с сопротивлением. EC-двигатель повышает КПД и обеспечивает точную регулировку.
Применение
- Приточно-вытяжная вентиляция зданий.
- Локальная вытяжка, санузлы, кухни, склады.
- Вентиляция производственных зон и серверных.
- Совместная работа с фильтрами, калориферами, шумоглушителями.
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Электропотребление, Вт |
Температура перемещаемого воздуха, °С | Частота вращения, об/мин |
Уровень шума дБ(А) |
| VENTMIX-160 | 453 | 280 | 70 | -10...+40 | 2250 | 47 |
Пример монтажа
- Проверить направление потока по стрелке на корпусе.
- Врезать секцию в круглый/прямоугольный канал с уплотнением манжета/фланец.
- Установить опоры или подвесы, исключить передачу вибрации на строительные конструкции.
- Подключить питание к клеммной коробке по схеме АС/EC, заземление обязательно.
- При необходимости подключить регулятор скорости/шлюз автоматики.
- Обеспечить доступ к сервисной крышке для чистки колеса и подключения.
Преимущества канальных вентиляторов Shuft
- Энергоэффективность: EC-двигатель снижает потребление и упрощает автоматизацию.
- Напор и стабильность: центробежные крыльчатки «вперёд/назад» под сети с сопротивлением.
- Корпус и шумоизоляция: сталь/композит, изолированные версии для тихой работы.
- Гибкость подключения: клеммная коробка, стандартные фланцы, любое положение.
- Сервис: разъёмные корпуса и крышки, быстрый доступ к колесу и клеммам.
- Диапазон: от компактных круглых 100 мм до прямоугольных 1000×500 мм.
- Серия FLOW / VENTMIX — локальные задачи, устойчивый режим на малых сетях.
