Вентилятор VM SYQ 450R2 двухстороннего всасывания

Центробежный (радиальный) вентилятор VM SYQ 450R2 перемещает воздух за счёт рабочего колеса, которое придаёт потоку радиальное ускорение. Для серии SYQ характерны загнутые назад лопатки с повышенным КПД. Диапазон температур перемещаемого воздуха: −20…+85 °C. Балансировка по ISO 1940-1: G2.5. Аэродинамические и акустические параметры — испытания AMCA 210/301 (вариант монтажа B). Привод — двигатель на общем валу рабочего колеса. Диапазоны типоразмеров: SYQ Ø 180…1000 мм. Опции двухстороннего всасывания: R2.

Области применения

Промышленный воздухообмен, ОВК системные венткамеры, фильтровентиляционные секции, теплоутилизаторы, воздухозабор и нагнетание в технологических линиях, дымоудаление при соблюдении пределов по температуре и оборотам, шкафы и камеры с повышенным сопротивлением сети.

Принцип работы

Воздух поступает к входному патрубку, отклоняется лопатками колеса радиально и выходит через спиральный кожух. Загиб лопаток назад определяет характеристику «расход-давление» и КПД, а исполнение двухстороннего всасывания — допустимую подачу при равных габаритах.

Расшифровка наименования

Конструкция

• Корпус спиральный из стали с антикоррозионным покрытием, поворотный.
• Рабочее колесо: SYD/SYQ — лопатки, загнутые назад; SYT — загнутые вперёд.
• Исполнения: L/R/K/Z; двухстороннего всасывания: L2/R2/K2; усиленные для SYT: LK/RK.
• Направление вращения: SYQ — LG/RD; для SYD/SYT задаётся по заказу.
• Подшипники качения, ресурс под нагрузкой определяется подбором двигателя и максимальной скоростью вращения.
• Балансировка колеса и узла: G2.5.
• Подключение двигателя — через клеммный ввод, ориентация коробки зависит от положения корпуса.
• Допустимая среда: воздух без липкой/волокнистой пыли, без агрессивных паров; температура −20…+85 °C.

Технические характеристики

Преимущества бренда

• Широкий ряд: SYD Ø 160…1000 мм; SYQ Ø 180…1000 мм; SYT a–b.
• Опции двухстороннего всасывания для высокой подачи при компактных габаритах.
• Энергоэффективность для лопаток, загнутых назад (SYD/SYQ); стабильная характеристика при дросселировании.
• Низкая вибрация за счёт балансировки G2.5.
• Работа в диапазоне −20…+85 °C при соблюдении ограничений по скорости вращения и мощности.
• Подходит для частотного регулирования при контроле нагрева двигателя и подшипников.
• Испытания по AMCA 210/301, воспроизводимые кривые «P-Q-η».
• Унификация посадочных и присоединительных размеров внутри серий VM.

Положение корпуса вентилятора

Корпус поворотный с фиксацией угла нагнетания: 0°/90°/180°/270°. Направление вращения (LG/RD или лев./прав.) и положение корпуса задаются при заказе для согласования с трассой воздуховодов.

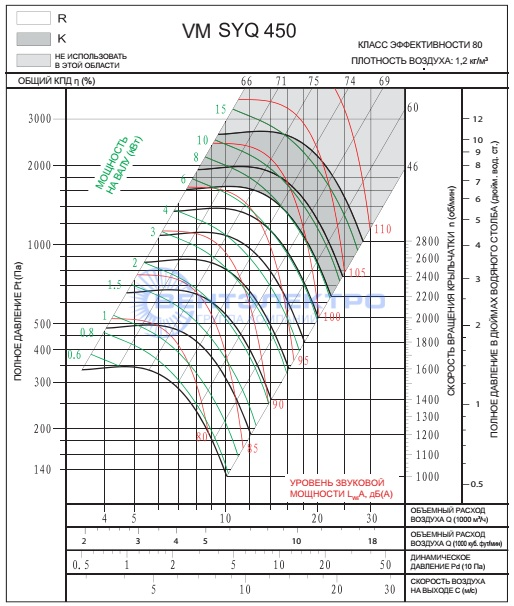

Аэродинамические характеристики

Габаритные и присоединительные размеры, мм
