Артикул:
WIND-PL 160/300
Купить
Самовывоз - бесплатно
Условия доставки
Условия доставки
Характеристики
Напряжение, В
—
230
Производительность, м3/ч
—
550
Частота вращения, об/мин
—
2500
Мощность, Вт
—
66
Сила тока, A
—
0.27
Все характеристики
Крышный вентилятор Shuft — вытяжной центробежный модуль для кровли. WIND-PL 160/300 относится к серии WIND: корпус – оцинкованная сталь, диаметр/основание 160/300, расход до 550 м³/ч, напор до 290Па. Питание 230 В, двигатель AC, класс защиты IP44. Установка на кровельный фланец или канальный переход. Допускается беспрерывная работа при соблюдении условий среды.
Принцип работы
Крыльчатка на валу двигателя создаёт центробежный напор. Воздух поднимается по шахте/каналу, втягивается по оси, выбрасывается радиально под защитным колпаком. Лопатки «назад» дают КПД и меньший шум; «вперёд» — больший напор на коротких сетях. В EC-исполнении доступна плавная регулировка.Применение
- Общеобменная вытяжка в административных и торговых зданиях.
- Производственный цех, склад, мастерская.
- Кухни и пищеблоки (пары, дым, жир — при наличии высокотемпературного/жиростойкого исполнения).
- Шахты вытяжки санузлов и технических зон.
- Системы с канальными переходами и шумоглушителями.
Расшифровка наименования
Технические характеристики
| Модель | Скорость вращения | Частота вращения, об/мин |
Максимальный расход, м3/ч |
Максимальное статическое давление, Па |
Звуковое давление, дБ(А) | Напряжение, В | Потребляемая мощность, Вт | Рабочий ток, А | Максимальная рабочая температура, °С |
Класс изоляции |
| WIND-PL 160/300 | Высокая | 2500 | 550 | 290 | 62 | 230 | 66 | 0,27 | 40 | II |
| Средняя | 1800 | 48 | 0,23 | |||||||
| Низкая | 1280 | 44 | 0,21 | |||||||
| WIND-ST 160/310 | Высокая | 2500 | 600 | 310 | 62 | 230 | 66 | 0,27 | 40 | I |
| Средняя | 1800 | 48 | 0,23 | |||||||
| Низкая | 1280 | 44 | 0,21 | |||||||
| WIND-ST 200/310 | Высокая | 2712 | 1400 | 465 | 72 | 230 | 117 | 0,52 | 40 | I |
| Средняя | 1935 | 84 | 0,38 | |||||||
| Низкая | 1307 | 66 | 0,31 | |||||||
| WIND-ST 250/310 | Высокая | 2420 | 1800 | 590 | 73 | 230 | 163 | 0,7 | 40 | I |
| Средняя | 1780 | 144 | 0,64 | |||||||
| Низкая | 1250 | 131 | 0,58 | |||||||
| WIND-ST 315/410 | Высокая | 2500 | 2400 | 675 | 74 | 230 | 225 | 1,02 | 40 | I |
| Средняя | 1800 | 179 | 0,79 | |||||||
| Низкая | 1280 | 160 | 0,72 |

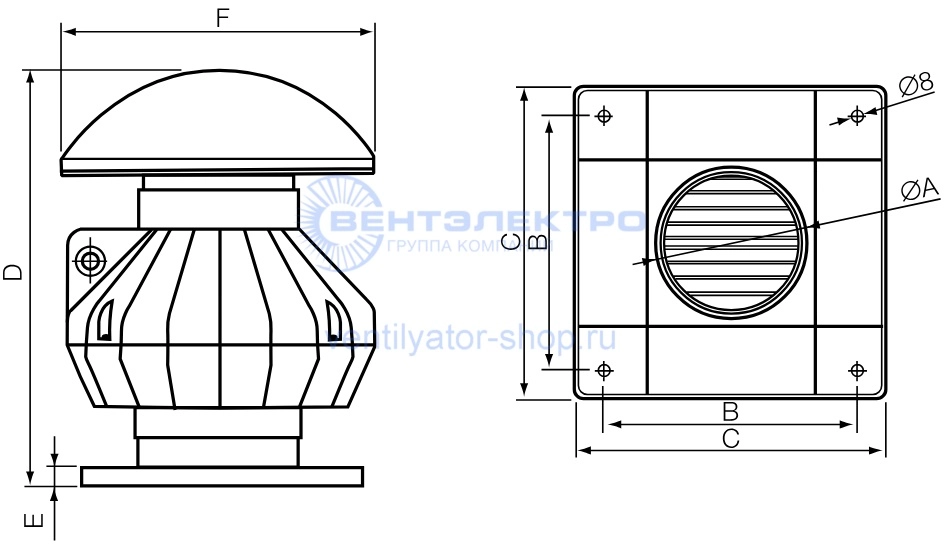

Габаритные размеры, мм
| Модель | ØA | B | C | D | E | F |
| WIND-PL 160/300 | 145 | 240 | 300 | 410 | 20 | 300 |
Пример монтажа
- Проверить несущую способность покрытия. Разметить и вырезать проём/канальный выход.
- Установить кровельный фланец/переход, герметизировать сопряжения (мастика, лента).
- Поставить вибровставки/опоры. Зафиксировать корпус, выровнять по потоку.
- Подвести питание к клеммной коробке по схеме E/D, выполнить заземление.
- Подключить автоматику: регулятор скорости трансформатор/частотник/0–10 В для EC, датчики (по проекту).
- Обеспечить доступ к сервисной крышке. Проверить направление вращения и расход.
Преимущества крышных вентиляторов Shuft
- КПД и ресурс: лопатки «назад», балансировка, термоконтакты, шариковые подшипники.
- Корпус: оцинкованная сталь или AlMg3; устойчивость к осадкам и коррозии.
- Установка: стандартные фланцы/базы, быстрый доступ к двигателю и колесу.
- Управление: трансформатор/частотник; EC — плавная модуляция 0–10 В.
- Шум: аэродинамика колпака и канала снижает турбулентность.
- Диапазон: от компактных WIND до производственных RMVD-HT.
- Серия WIND-PL/ST — простая установка на канале, низкая нагрузка на перекрытие.
Напряжение, В
230
Производительность, м3/ч
550
Частота вращения, об/мин
2500
Мощность, Вт
66
Сила тока, A
0.27
Степень защиты
IP44
Серия
WIND
Фазность
1
Максимальный напор, Па
290
