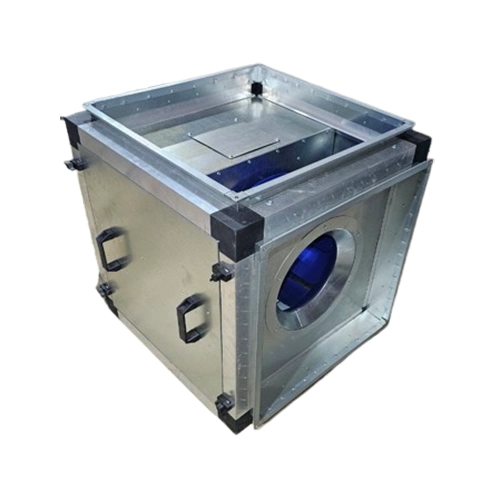

Кухоный вентилятор ФРЕШ-КУБ 56-4D.2.2

Канальный вентиляторы ФРЕШ-КУБ 56-4D.2.235-2D.2.2 Ванвент

Кухонный канальный вентилятор ФРЕШ-КУБ 56-4D.2.235-2D.2.2 работает в вытяжке горячих цехов: через бокс проходят пар, масляный туман, жировой аэрозоль и воздух до +120 °C. Серия подходит для ресторанов, столовых, кафе, пекарен и пищевых цехов.

Вентилятор держит расчетный расход и выводит среду до оседания налета в канале. При параметре 12000 м³/ч трасса должна сохранять проектное сечение, иначе загрязненный воздух теряет скорость на поворотах и фильтрах. Масло и конденсат стекают вниз, затем уходят через патрубок.

Конструктивные особенности:

• Оцинкованная сталь и порошковое покрытие защищают бокс от влажной жирной среды.
• Шумоизоляция гасит шум на стенках трассы.
• Двигатель вынесен из испарений до +120 °C: аэрозоль меньше попадает к мотору.
• Поддон с патрубком собирает масло и конденсат в нижней точке.
• Откидная панель открывает отсек для очистки поддона и контроля колеса.
• Канальный формат помогает встроить бокс в контур через переходы.

Радиальный вентилятор затягивает удаляемые газы вдоль оси рабочего колеса. Лопатки при частоте вращения 1500 об/мин разгоняют среду под углом 90 градусов к входу. Так создается напор для зонтов, жироуловителей, поворотов и длинных воздуховодов.

Мотор с внешним ротором вращает колесо без ременной передачи. Тепловая изоляция отделяет моторную зону от горячих испарений. Для жирного пара нужен запас по тяге: 2,2 кВт помогает сети работать с фильтрами, которые постепенно забиваются и повышают сопротивление.

Технические характеристики

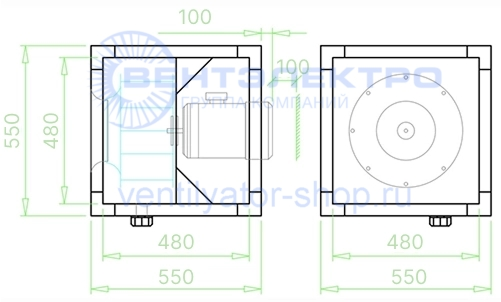

Габаритные размеры

Преимущества

• Вынос двигателя из потока — мотор меньше контактирует с горячим жировым аэрозолем.
• Поддон с патрубком — масло и конденсат уходят в заданную точку.
• Шумоизолированный бокс — стенки слабее проводят шум к помещению.
• Центробежный способ работы — колесо создает напор для зонтов и поворотов.
• Порошковое покрытие — поверхность переносит влажную среду, мойку и кухонные аэрозоли.
• Откидная панель — отсек быстрее открывается для очистки и контроля поддона.
• Среда до +120 °C — вытяжка держит расчетный режим при горячем паре.
• Формат ФРЕШ-КУБ — бокс встраивается в контур кухни без переноса оси трассы.

Особенности монтажа

ФРЕШ-КУБ входит в прямоугольный или круглый контур по стрелке на панели. Плавные переходы связывают сечения и удерживают струю от срыва. Прямые участки до входа и после выхода выравнивают подачу на колесо, поэтому шум снижается.

Виброизоляторы отделяют бокс от подвесов, рамы и воздуховодов. Гибкие вставки развязывают кожух и канал. Бокс ставят с уклоном к патрубку: без уклона масло и конденсат останутся внутри. Зону возле панели оставляют свободной, чтобы доступ к отсеку не требовал разбора соседних секций.
