Осевой вентилятор ВО 13-284 4 3 кВт 3000 об/мин разнородный

Сравнение0 Избранные товары 0 Корзина 0

Осевой вентилятор ВО 13-284 4 3 кВт 3000 об/мин разнородный

Артикул: vo-13-284-4-3-3000-ВК1

Подробности

149 349 руб.

Варианты цен

149 349 руб.

Подробности

Много

Мощность, кВт—3

0.12
0.25
0.37
0.55
1.1
1.5
2.2
3

Скорость вращения, об/мин—3000

1500
3000

Исполнение—взрывозащищённый

общепромышленный
взрывозащищённый

Материал—коррозионностойкий

коррозионностойкий

Купить

Самовывоз - бесплатно
Условия доставки

Характеристики

В наличии

—

В наличии

Тип

—

Осевой

Расположение

—

Общий

Предназначение

—

Приточный

Описание

Осевой вентилятор ВО 13-284 4 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.

Конструктивные особенности

Вентилятор ВО 13-284 4 состоит из:

рабочего колеса;
лопаток;
электродвигателя.

Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем лопаток и углом их расположения, диаметром рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.

Осевые вентиляторы классифицируются по:

направлению вращения;
количеству лопаток;
параметрам воздушного давления;
техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
специальным вариантам исполнения;
по способу монтажа;
по параметрам энергопотребления.

Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.

Преимущества осевого вентилятора ВО 13-284 4

Характеризуется:

отказоустойчивостью;
энергоэффективностью;
возможностью плавной регулировки.

Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.

Габаритные размеры

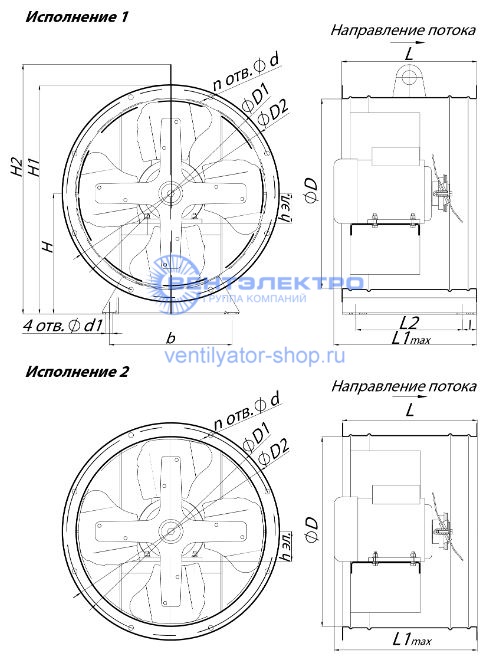

Габаритные размеры осевого вентилятора ВО 13-284 4

Типоразмер	h эл., мм	Диаметры			Высота			I, мм	Расстояния между отверстиями для крепления				Диаметры		n, мм
Типоразмер	h эл., мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	H2, мм	I, мм	L, мм	L1max, мм	L2, мм	b, мм	d, мм	d1, мм	n, мм
№ 4	56-90	400	440	458	255	484	527	30	285	366	225	260	10,5	15	16
№ 5	63-132	500	540	558	305	584	628	30	385	564	325	380	10,5	15	32
№ 6,3	71-160	630	670	688	370	714	758	30	485	643	425	500	10,5	15	32
№ 7,1	80-132	720	760	778	410	799	843	30	485	561	425	580	10,5	15	32
№ 8	80-132	810	850	868	455	889	962	35	600	639	530	650	10,5	15	32
№ 9	112-160	910	950	1020	510	1020	---	25	600	699	550	750	10	15	32
№ 10	100-180	1010	1050	1140	570	1140	---	60	650	723	530	910	10	18	32
№ 12,5	132-160	1260	1300	1390	695	1390	---	35	750	753	680	1120	10	15	32

Технические характеристики вентилятора ВО 13-284 4

Исполнение		Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
121	4/15°-4	56А4	0,12	1500	0,25-0,70	52-22	30
121	4/20°-4	56А4	0,12	1500	0,36-0,82	59-33	30
121	4/25°-4	56А4	0,12	1500	0,53-0,95	62-43	30
121	4/30°-4	56А4	0,12	1500	0,72-1,1	65-55	30
121	6/15°-4	56А4	0,12	1500	0,29-0,7	69-26	30
121	6/20°-4	56А4	0,12	1500	0,36-0,88	75-39	30
121	6/25°-4	56А4	0,12	1500	0,52-1,0	82-51	30
121	6/30°-4	56А4	0,12	1500	0,68-1,13	87-63	30
121	12к/25°-4	56А4	0,12	1500	0,47-0,78	150-60	30
121	8/20°-4	63А4	0,25	1500	0,41-0,92	85-41	35
121	8/25°-4	63А4	0,25	1500	0,49-1,1	97-56	35
121	8/30°-4	63А4	0,25	1500	0,72-1,2	100-68	35
121	10/20°-4	63А4	0,25	1500	0,42-0,94	95-44	35
121	10/25°-4	63А4	0,25	1500	0,51-1,1	110-61	35
121	10/30°-4	63А4	0,25	1500	0,73-1,2	110-71	35
К06	12к/35°-4	63А4	0,25	1500	0,69-1,0	175-110	35
К06	12к/40°-4	63А4	0,25	1500	0,75-1,17	185-130	35
К06	12к/45°-4	63В4	0,37	1500	0,90-1,29	195-160	35
121	6/30°-4	71В2	1,1	3000	1,4-2,3	365-264	40
121	8/25°-4	71В2	1,1	3000	1,0-2,2	410-235	40
121	8/30°-4	71В2	1,1	3000	1,42-2,4	420-282	40
121	10/25°-4	71В2	1,1	3000	1,0-2,3	465-254	40
121	10/30°-4	71В2	1,1	3000	1,5-2,4	467-297	40
К06	12к/25°-4	71В2	1,1	3000	0,95-1,60	620-245	40
К06	12к/30°-4	80А2	1,5	3000	1,18-1,92	660-330	45
К06	12к/35°-4	80В2	2,2	3000	1,4-2,14	735-455	45
К06	12к/40°-4	80В2	2,2	3000	1,5-2,4	770-540	45
К06	12к/45°-4	90L2	3	3000	1,9-2,7	850-680	55

Аэродинамические характеристики

Аэродинамические характеристики осевого вентилятора ВО 13-284 4

Акустические характеристики осевого вентилятора ВО 13-284 4

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	70	67	72	71	68	62	54	75
3000	86	97	96	92	86	78	70	97
