Осевой вентилятор ВО 13-284 7,1 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.
Конструктивные особенности
Вентилятор ВО 13-284 7,1 состоит из:
- рабочего колеса;
- лопаток;
- электродвигателя.
Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем лопаток и углом их расположения, диаметром рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.
Осевые вентиляторы классифицируются по:
- направлению вращения;
- количеству лопаток;
- параметрам воздушного давления;
- техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
- специальным вариантам исполнения;
- по способу монтажа;
- по параметрам энергопотребления.
Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.
Преимущества осевого вентилятора ВО 13-284 7,1
Характеризуется:
- отказоустойчивостью;
- энергоэффективностью;
- возможностью плавной регулировки.
Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.
Габаритные размеры
|
Типоразмер |
h эл., мм |
Диаметры |
Высота |
I, мм |
Расстояния между отверстиями для крепления |
Диаметры |
n, мм |
||||||||
|
D, мм |
D1, мм |
D2, мм |
H, мм |
H1, мм |
H2, мм |
L, мм |
L1max, мм |
L2, мм |
b, мм |
d, мм |
d1, мм |
||||
|
56-90 |
400 |
440 |
458 |
255 |
484 |
527 |
30 |
285 |
366 |
225 |
260 |
10,5 |
15 |
16 |
|
|
63-132 |
500 |
540 |
558 |
305 |
584 |
628 |
30 |
385 |
564 |
325 |
380 |
10,5 |
15 |
32 |
|
|
71-160 |
630 |
670 |
688 |
370 |
714 |
758 |
30 |
485 |
643 |
425 |
500 |
10,5 |
15 |
32 |
|
|
№ 7,1 |
80-132 |
720 |
760 |
778 |
410 |
799 |
843 |
30 |
485 |
561 |
425 |
580 |
10,5 |
15 |
32 |
|
80-132 |
810 |
850 |
868 |
455 |
889 |
962 |
35 |
600 |
639 |
530 |
650 |
10,5 |
15 |
32 |
|
|
112-160 |
910 |
950 |
1020 |
510 |
1020 |
--- |
25 |
600 |
699 |
550 |
750 |
10 |
15 |
32 |
|
|
100-180 |
1010 |
1050 |
1140 |
570 |
1140 |
--- |
60 |
650 |
723 |
530 |
910 |
10 |
18 |
32 |
|
|
132-160 |
1260 |
1300 |
1390 |
695 |
1390 |
--- |
35 |
750 |
753 |
680 |
1120 |
10 |
15 |
32 |
|
Технические характеристики вентилятора ВО 13-284 7,1
|
Исполнение |
Типоразмер двигателя |
Установочная мощность, кВт |
Частота вращения РК, об/мин |
Производительность, м3/с |
Полное давление, Па |
Масса, кг |
|
|
121 |
4/30°-7,1 |
90L4 |
2,2 |
1500 |
4,0-5,9 |
205-170 |
100 |
|
121 |
6/25°-7,1 |
90L4 |
2,2 |
1500 |
3,0-5,7 |
270-165 |
110 |
|
121 |
8/20°-7,1 |
90L4 |
2,2 |
1500 |
2,3-5,2 |
285-135 |
110 |
|
121 |
10/20°-7,1 |
90L4 |
2,2 |
1500 |
2,3-5,3 |
310-140 |
110 |
|
121 |
6/30°-7,1 |
100S4 |
3 |
1500 |
3,9-6,4 |
285-205 |
110 |
|
121 |
8/25°-7,1 |
100S4 |
3 |
1500 |
2,8-6,1 |
320-185 |
115 |
|
121 |
8/30°-7,1 |
100S4 |
3 |
1500 |
4,1-6,7 |
330-220 |
115 |
|
121 |
10/25°-7,1 |
100S4 |
3 |
1500 |
2,9-6,4 |
365-190 |
115 |

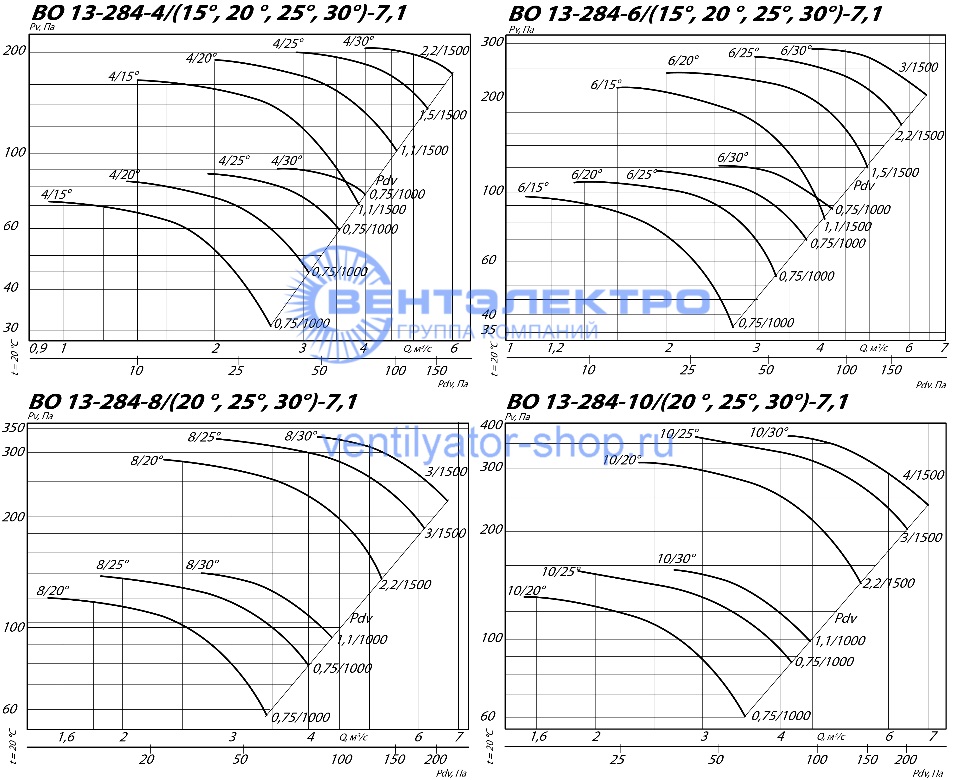

Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284 7,1
|
Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА |
||||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
1500 |
83 |
85 |
87 |
88 |
83 |
78 |
70 |
91 |
