Осевой вентилятор ВО 30-160 12,5 37 кВт 4 вариант исполнения

Сравнение0 Избранные товары 0 Корзина 0

Осевой вентилятор ВО 30-160 12,5 37 кВт 4 вариант исполнения

Артикул: vo-30-160-12,5-37-1000-4

Подробности

388 304 руб.

Варианты цен

388 304 руб.

Подробности

Много

Мощность, кВт—37

Скорость вращения, об/мин—1000

1000

Вариант исполнения по углу атаки рабочих колес—4

Купить

Самовывоз - бесплатно
Условия доставки

Характеристики

В наличии

—

В наличии

Тип

—

Осевой

Расположение

—

Общий

Предназначение

—

Приточный

Описание

Осевой вентилятор ВО 30-160 12,5 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.

Конструктивные особенности

Вентилятор ВО 30-160 12,5 состоит из:

рабочего колеса;
лопаток;
электродвигателя.

Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем 16 лопаток и углом их расположения, диаметром 1250 мм рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.

Осевые вентиляторы классифицируются по:

количеству лопаток 16;
параметрам воздушного давления;
техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
по параметрам энергопотребления.

Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.

Преимущества осевого вентилятора ВО 30-160 12,5

Характеризуется:

отказоустойчивостью;
энергоэффективностью;
возможностью плавной регулировки.

Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.

Приточный вентилятор ВО 30-160 12,5 обеспечивает принудительный воздухообмен в помещениях бытового и промышленного предназначения, производственном оборудовании и установках. Может работать автономно или в составе автоматизированных систем. Приточные вентиляторы могут устанавливаться отдельно или совместно с воздуховодами, фильтрами тонкой и грубой очистки, ТЭНами и иным оборудованием.

Технические характеристики вентилятора ВО 30-160 12,5

Номер модификации	Угол установки лопаток, °	Частота вращения, мин^-1	Мощность, кВт	Производительность 10³ х м³/ч	Полное давление, Па	Масса вентилятора, кг
Номер модификации	Угол установки лопаток, °	Частота вращения, мин^-1	Мощность, кВт	Производительность 10³ х м³/ч	Полное давление, Па	Комп. 01	Комп. 02
1	18	970	11	27,0-44,5	790-213	302	319
2	26	970	15	37,5-59,0	975-415	403	419
3	38	970	22	43,5-76,0	1050-660	468	488
4	46	973	37	52,5-88,5	1130-900	635	655

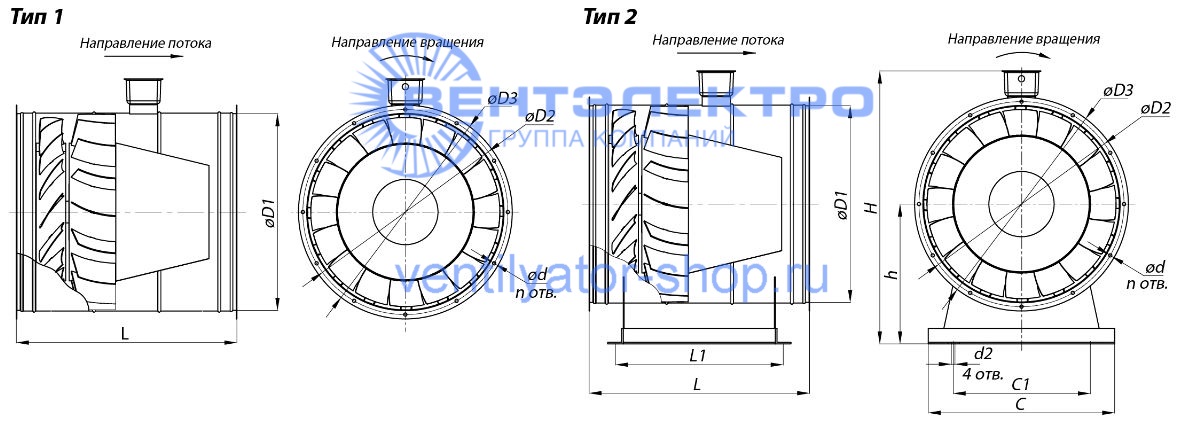

Габаритные размеры

Габаритные размеры осевого вентилятора ВО 30-160 12,5

Номер модели	Диаметры			H, мм	Размеры		Расстояния между отверстиями для крепления		h, мм	Диаметры		n
Номер модели	D1, мм	D2, мм	D3, мм	H, мм	C, мм	C1, мм	L, мм	L1, мм	h, мм	d, мм	d2, мм	n
№6,3	630	670	688	880	600	440	710	540	450	10,5	12	12
	630	670	688	880	600	440	710	540	450	10,5	12	12
	630	670	688	880	600	440	710	540	450	10,5	12	12
	630	670	688	880	600	440	710	540	450	10,5	12	12
№7,1	710	750	768	970	690	545	750	590	500	10,5	12	16
	710	750	768	970	690	545	750	590	500	10,5	12	16
	710	750	768	970	690	545	750	590	500	10,5	12	16
	710	750	768	970	690	545	750	590	500	10,5	12	16
№8	800	840	858	1075	760	610	930	730	560	10,5	12	16
	800	840	858	1075	760	610	930	730	560	10,5	12	16
	800	840	858	1075	760	610	930	730	560	10,5	12	16
	800	840	858	1075	760	610	930	730	560	10,5	12	16
№9	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
	900	960	1000	1215	850	650	1120	930	650	14	14	16
№10	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
	1000	1070	1110	1300	930	730	1115	930	690	14	14	16
№11,2	1120	1195	1220	1465	930	730	1330	1150	790	14	14	20
	1120	1195	1220	1465	930	730	1330	1150	790	14	14	20
	1120	1195	1220	1465	930	730	1330	1150	790	14	14	20
	1120	1195	1220	1465	930	730	1330	1150	790	14	14	20
№12,5	1250	1320	1350	1540	990	790	1330	1130	790	14	14	20
	1250	1320	1350	1540	990	790	1330	1130	790	14	14	20
	1250	1320	1350	1540	990	790	1330	1130	790	14	14	20
	1250	1320	1350	1540	990	790	1330	1130	790	14	14	20

Аэродинамические характеристики

Аэродинамические характеристики осевого вентилятора ВО 30-160 12,5

Акустические характеристики

Угол установки лопаток, °	Частота вращения, об/мин	Общ. Lpa, дБА	Значение Lpi в октавных полосах f, Гц
Угол установки лопаток, °	Частота вращения, об/мин	Общ. Lpa, дБА	63	125	250	500	1000	2000	4000	8000
18	970	105	91	96	104	104	102	95	91	83
26	970	108	95	100	108	107	104	98	92	82
38	970	109	90	97	108	107	106	99	92	86
46	973	112	92	101	111	110	107	101	94	86
