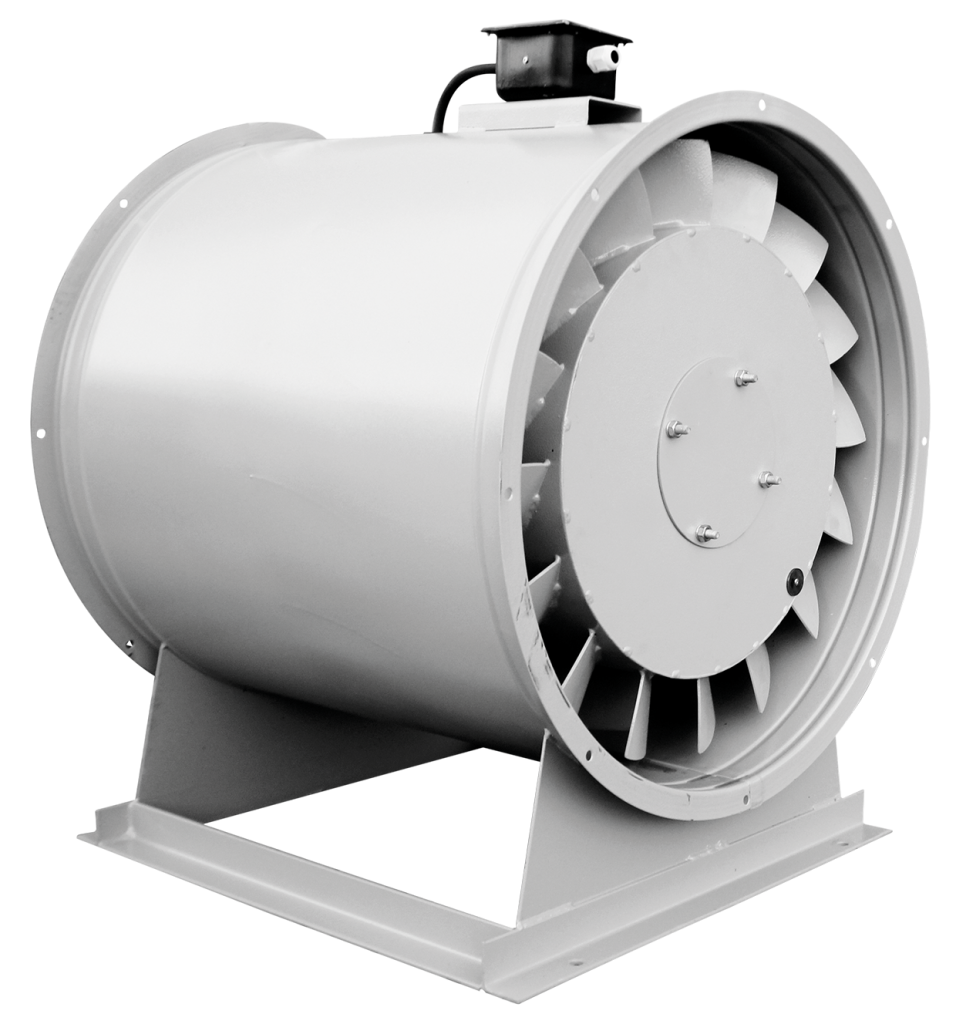

Осевой вентилятор ВО 30-160 9 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.
Конструктивные особенности
Вентилятор ВО 30-160 9 состоит из:
- рабочего колеса;
- лопаток;
- электродвигателя.
Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем 16 лопаток и углом их расположения, диаметром 900 мм рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.
Осевые вентиляторы классифицируются по:
- количеству лопаток 16;
- параметрам воздушного давления;
- техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
- по параметрам энергопотребления.
Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.
Преимущества осевого вентилятора ВО 30-160 9
Характеризуется:
- отказоустойчивостью;
- энергоэффективностью;
- возможностью плавной регулировки.
Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.
Приточный вентилятор ВО 30-160 9 обеспечивает принудительный воздухообмен в помещениях бытового и промышленного предназначения, производственном оборудовании и установках. Может работать автономно или в составе автоматизированных систем. Приточные вентиляторы могут устанавливаться отдельно или совместно с воздуховодами, фильтрами тонкой и грубой очистки, ТЭНами и иным оборудованием.
Технические характеристики вентилятора ВО 30-160 9
|
Номер модификации |
Угол установки лопаток, ° |
Частота вращения, мин-1 |
Мощность, кВт |
Производительность 103 х м3/ч |
Полное давление, Па |
Масса вентилятора, кг |
|
|
Комп. 01 |
Комп. 02 |
||||||
|
1 |
18 |
950 |
2,2 |
9,7-16,5 |
380-50 |
165 |
171 |
|
2 |
26 |
960 |
3 |
13,8-23,0 |
465-95 |
176 |
181 |
|
3 |
38 |
950 |
5,5 |
18,0-30,0 |
490-165 |
191 |
196 |
|
4 |
46 |
960 |
7,5 |
19,0-36,5 |
525-240 |
202 |
207 |
|
5 |
18 |
1455 |
7,5 |
15,0-25,0 |
900-115 |
187 |
192 |
|
6 |
26 |
1435 |
11 |
21,0-34,5 |
1020-210 |
197 |
202 |
|
7 |
38 |
1460 |
15 |
24,5-46,5 |
1080-380 |
233 |
238 |
|
8 |
46 |
1460 |
22 |
29,0-55,0 |
1100-550 |
263 |
268 |

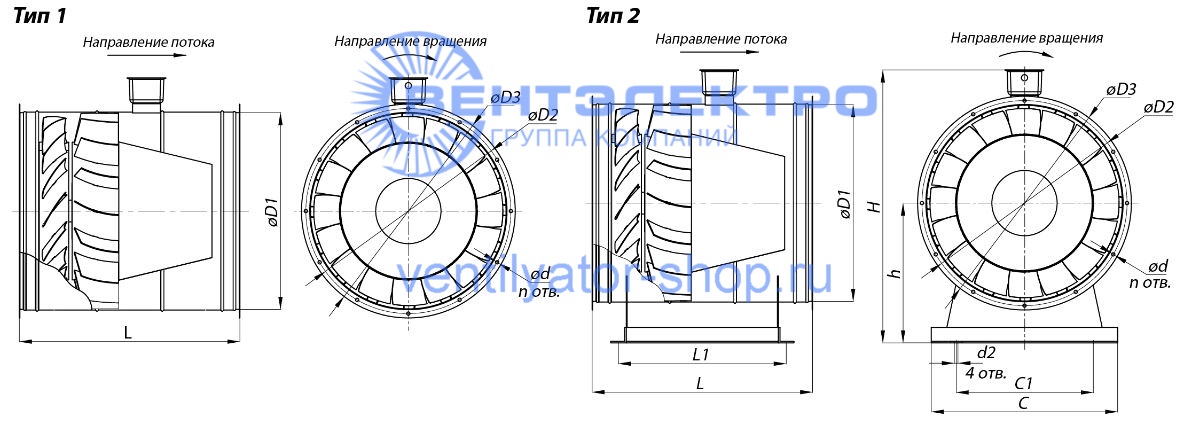

Габаритные размеры
|
Номер модели |
Диаметры |
H, мм |
Размеры |
Расстояния между отверстиями для крепления |
h, мм |
Диаметры |
n |
|||||
|
D1, мм |
D2, мм |
D3, мм |
C, мм |
C1, мм |
L, мм |
L1, мм |
d, мм |
d2, мм |
||||
|
630 |
670 |
688 |
880 |
600 |
440 |
710 |
540 |
450 |
10,5 |
12 |
12 |
|
|
630 |
670 |
688 |
880 |
600 |
440 |
710 |
540 |
450 |
10,5 |
12 |
12 |
|
|
630 |
670 |
688 |
880 |
600 |
440 |
710 |
540 |
450 |
10,5 |
12 |
12 |
|
|
630 |
670 |
688 |
880 |
600 |
440 |
710 |
540 |
450 |
10,5 |
12 |
12 |
|
|
710 |
750 |
768 |
970 |
690 |
545 |
750 |
590 |
500 |
10,5 |
12 |
16 |
|
|
710 |
750 |
768 |
970 |
690 |
545 |
750 |
590 |
500 |
10,5 |
12 |
16 |
|
|
710 |
750 |
768 |
970 |
690 |
545 |
750 |
590 |
500 |
10,5 |
12 |
16 |
|
|
710 |
750 |
768 |
970 |
690 |
545 |
750 |
590 |
500 |
10,5 |
12 |
16 |
|
|
800 |
840 |
858 |
1075 |
760 |
610 |
930 |
730 |
560 |
10,5 |
12 |
16 |
|
|
800 |
840 |
858 |
1075 |
760 |
610 |
930 |
730 |
560 |
10,5 |
12 |
16 |
|
|
800 |
840 |
858 |
1075 |
760 |
610 |
930 |
730 |
560 |
10,5 |
12 |
16 |
|
|
800 |
840 |
858 |
1075 |
760 |
610 |
930 |
730 |
560 |
10,5 |
12 |
16 |
|
|
№9 |
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
900 |
960 |
1000 |
1215 |
850 |
650 |
1120 |
930 |
650 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1000 |
1070 |
1110 |
1300 |
930 |
730 |
1115 |
930 |
690 |
14 |
14 |
16 |
|
|
1120 |
1195 |
1220 |
1465 |
930 |
730 |
1330 |
1150 |
790 |
14 |
14 |
20 |
|
|
1120 |
1195 |
1220 |
1465 |
930 |
730 |
1330 |
1150 |
790 |
14 |
14 |
20 |
|
|
1120 |
1195 |
1220 |
1465 |
930 |
730 |
1330 |
1150 |
790 |
14 |
14 |
20 |
|
|
1120 |
1195 |
1220 |
1465 |
930 |
730 |
1330 |
1150 |
790 |
14 |
14 |
20 |
|
|
1250 |
1320 |
1350 |
1540 |
990 |
790 |
1330 |
1130 |
790 |
14 |
14 |
20 |
|
|
1250 |
1320 |
1350 |
1540 |
990 |
790 |
1330 |
1130 |
790 |
14 |
14 |
20 |
|
|
1250 |
1320 |
1350 |
1540 |
990 |
790 |
1330 |
1130 |
790 |
14 |
14 |
20 |
|
|
1250 |
1320 |
1350 |
1540 |
990 |
790 |
1330 |
1130 |
790 |
14 |
14 |
20 |
|

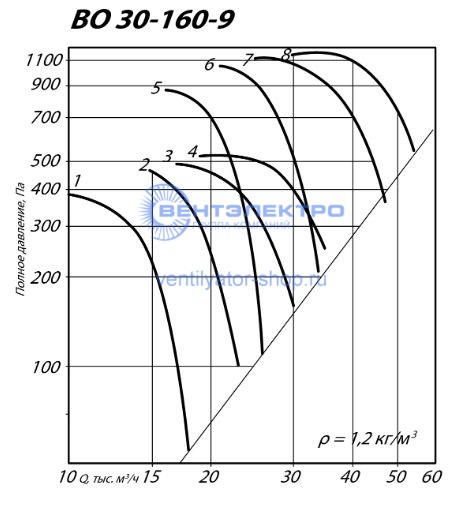

Аэродинамические характеристики
Акустические характеристики
|
Угол установки лопаток, ° |
Частота вращения, об/мин |
Общ. Lpa, дБА |
Значение Lpi в октавных полосах f, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
18 |
950 |
93 |
79 |
85 |
93 |
93 |
91 |
84 |
78 |
71 |
|
26 |
960 |
97 |
84 |
89 |
97 |
96 |
93 |
87 |
81 |
73 |
|
38 |
950 |
100 |
81 |
88 |
99 |
98 |
97 |
90 |
83 |
77 |
|
46 |
960 |
103 |
83 |
92 |
102 |
101 |
98 |
92 |
85 |
77 |
|
18 |
1455 |
105 |
91 |
96 |
104 |
104 |
102 |
95 |
89 |
82 |
|
26 |
1435 |
108 |
95 |
100 |
108 |
107 |
104 |
98 |
98 |
84 |
|
38 |
1460 |
109 |
90 |
97 |
108 |
107 |
106 |
99 |
92 |
86 |
|
46 |
1460 |
110 |
88 |
101 |
110 |
109 |
108 |
101 |
96 |
88 |
